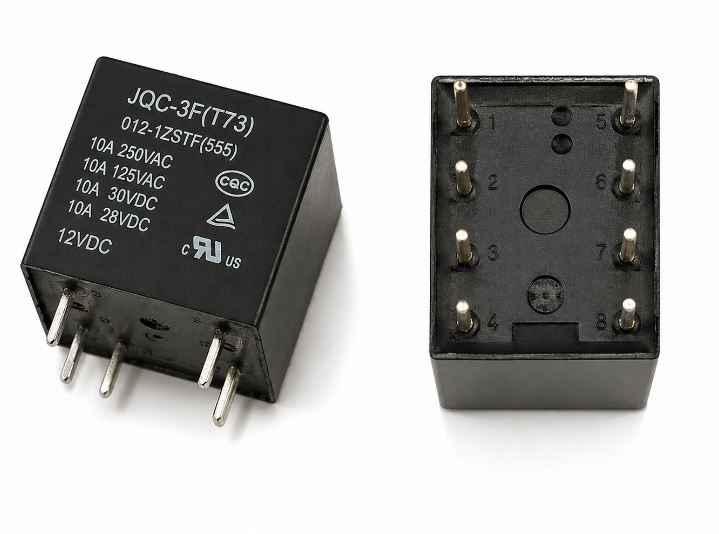

Figura 1: Rele me 8 pin

Çfarë është një stafetë me 8 pin?

Një stafetë me 8 kunja është një stafetë elektrike me tetë kunja lidhëse që e lidhin atë me një qark duke përdorur një plan urbanistik standard.Zakonisht përmban një dizajn DPDT (Double Pole Double Throw), që do të thotë se ka dy grupe kontaktesh ndërruese brenda një pajisjeje të vetme, duke lejuar lidhje më fleksibël të qarkut në krahasim me reletë më të thjeshta.Rregullimi i kunjave fikse siguron përputhshmëri me prizat standarde të stafetës, duke e bërë instalimin të qëndrueshëm dhe të organizuar.Me fjalë të thjeshta, një stafetë me 8 kunja është një stafetë e standardizuar dhe e gjithanshme e përcaktuar nga tetë terminalet e tij dhe konfigurimi me shumë kontakte.

Si funksionon një stafetë me 8 pin

Një stafetë me 8 pin punon duke përdorur një sinjal të vogël tensioni për të ndryshuar pozicionin e kontakteve të tij të brendshme.Kur fuqia aplikohet në spirale, ajo krijon një forcë magnetike që lëviz kontaktet nga një pozicion në tjetrin.Kjo ndërron lidhjen midis terminaleve Normally Open (NO) dhe Normally Closed (NC).Si rezultat, rele ndryshon se cila shteg lidhet kur aktivizohet.

Shembull i instalimeve elektrike me stafetë me 8 pin

8-Pin Relay Wiring Diagram for Lighting

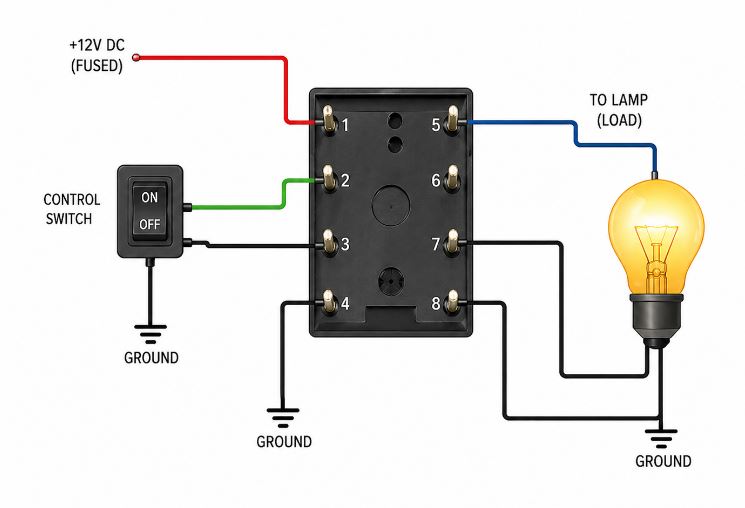

Figura 2: Diagrami i lidhjes së stafetës me 8 pin për ndriçimin

Kjo sjellje mund të shihet në një instalim praktik të instalimeve elektrike.Një shembull i instalimeve elektrike me stafetë me 8 pin mund të shihet në një konfigurim të thjeshtë si kontrolli i një llambë duke përdorur një sinjal 12V.Kunjat e spirales janë të lidhura me burimin 12V, ndërsa terminali COM lidhet me linjën e energjisë dhe terminali NO lidhet me llambën.Kur stafeta aktivizohet, kontakti ndizet dhe përfundon qarkun, duke e ndezur llambën.

Stafetë me 8 kunja kundrejt stafetë me 5 kunja

8-Pin Relay vs 5-Pin Relay

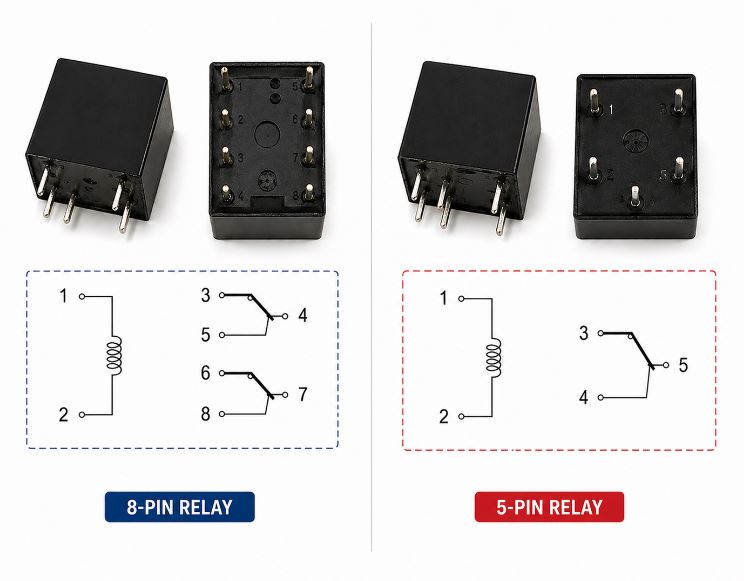

Figura 3: Releja me 8 kunja kundrejt stafetës me 5 pin

Veçori	Rele me 8 pin	Rele me 5 pin
Lloji i kontaktit	DPDT (dy kontakte ndërrimi)	SPDT (një kontakt ndërrimi)
Qarqet e kontrolluara	Dy qarqe të pavarura	Një qark
Kontrolloni fleksibilitetin	I përshtatshëm për kontroll kompleks logjik	I përshtatshëm për kontroll të thjeshtë ON/OFF
Kompleksiteti i instalimeve elektrike	Kërkon më shumë instalime elektrike dhe planifikim	Lehtë për t'u lidhur me tela
Përdorimi tipik	Panele kontrolli, reletë me kohëmatës, industriale sistemeve	Qarqet e automobilave, komutimi bazë

Plug-in (lloji i folesë) kundrejt stafetës së montimit të PCB-së

Veçori	Stafetë prizë (lloji i folesë)	Stafetë e montimit të PCB
Instalimi	I futur në prizë	Ngjitur në PCB
Zëvendësimi	Lehtë (lidhe dhe luaj)	E vështirë (kërkon shkrirje)
Mirëmbajtja	E shpejtë dhe e thjeshtë	Më shumë kohë
Madhësia	Më e madhe	Kompakt
Fleksibiliteti	E lartë (e lehtë për t'u ndërruar)	Rregullohet pasi të jetë instaluar
Përdorimi tipik	Panelet e kontrollit	Pllakat elektronike

Stafetë AC kundër stafetës DC

Veçori	Rele AC	Rele DC
Furnizimi me spirale	Rryma alternative (AC)	Rryma direkte (DC)
Sjellja e spirales	Përdor unazën hijezuese për të reduktuar dridhjet	Fushë magnetike e qëndrueshme
Zhurma	Mund të prodhojë zhurmë	Operacion i heshtur
Stabiliteti	Më pak e qëndrueshme për shkak të formës së valës AC	Më e qëndrueshme
Konsumi i energjisë	Pak më lart	Më e ulët
Burimi tipik i kontrollit	Sistemet me energji elektrike	Bateri, PLC, elektronikë

Përdorime praktike të një stafete me 8 pin

• Kontrolli i startuesit të motorit (PLC në kontaktor) – Një stafetë me 8 kunja përdoret për të lejuar një dalje PLC 24V të kalojë një spirale startuese të motorit 220 V, duke lejuar kontroll të sigurt të motorëve pa e ekspozuar PLC ndaj tensionit të lartë.

• Ndërrimi i motorit përpara-mbrapa – Një stafetë me 8 kunja DPDT mund të ndryshojë drejtimin e motorit duke ndërruar lidhjet midis qarqeve të përparme dhe të kundërta në konfigurimet e vogla të kontrollit të motorit.

• Sistemi i kontrollit të nivelit të pompës së ujit – Përdoret për të ndezur ose fikur një pompë bazuar në sinjalet e ndërprerësve notues, duke ndihmuar në automatizimin e mbushjes së rezervuarit dhe parandalimin e tejmbushjes.

• Ndërrimi i sinjalit të nisjes automatike të gjeneratorit – Një stafetë me 8 kunja mund të trajtojë sinjalet e kontrollit që nisin ose ndalojnë një gjenerator kur ndryshojnë kushtet e energjisë.

• Qarqet e kontrollit të kompresorit HVAC – Përdoret për ndërrimin e sinjaleve të kontrollit të kompresorit ose ventilatorit në sistemet e ajrit të kondicionuar për funksionim të besueshëm.

konkluzioni

Një stafetë 8-pinësh përcaktohet nga dizajni i tij DPDT, ndërrimi fleksibël dhe struktura standarde e pinit.Kuptimi i funksionimit dhe instalimeve elektrike të tij ndihmon në sigurimin e përdorimit të duhur dhe të besueshëm.Krahasimet nxjerrin në pah ndryshimet kryesore midis llojeve të stafetëve, duke e bërë më të lehtë zgjedhjen e opsionit të duhur bazuar në nevojat specifike.
