Siguresa AC vs Siguresa DC: Si funksionojnë, dallimet kryesore dhe vlerësimet e tensionit

Zgjedhja midis një sigurese AC kundër siguresës DC është thelbësore për të siguruar mbrojtjen e duhur në sistemet elektrike.Ky artikull shpjegon se çfarë janë siguresat AC dhe DC, si funksionojnë dhe ndryshimet kryesore në dizajnin, vlerësimet dhe performancën e tyre.Ai gjithashtu krahason vlerësimet e tyre të tensionit dhe kapacitetin e thyerjes, nënvizon rreziqet e sigurisë kur përdorni siguresën e gabuar dhe paraqet një rast studimi në botën reale të dështimit të siguresave në një sistem DC.Përveç kësaj, ai ofron një udhëzues praktik vendimi për t'ju ndihmuar të zgjidhni siguresën e duhur për aplikacionin tuaj.

Katalogu

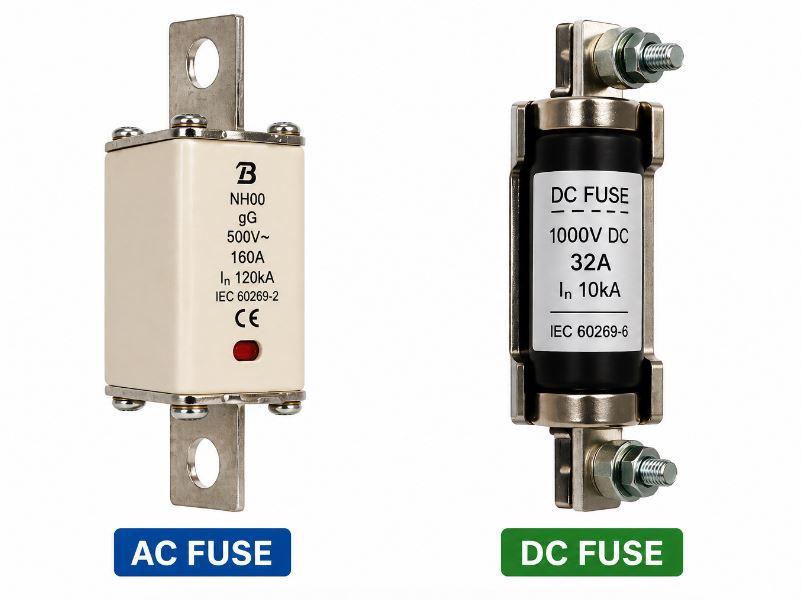

Figura 1: Siguresa AC dhe DC

Cilat janë siguresat AC dhe DC dhe si funksionojnë ato?

Siguresat AC dhe DC janë pajisje mbrojtëse nga mbirryma që përdoren për të ndërprerë rrymën e tepërt përpara se të dëmtojë instalimet elektrike, komponentët ose pajisjet.Një siguresë AC është projektuar për qarqet e rrymës alternative, ndërsa një siguresë DC është projektuar për sistemet e rrymës direkte si bateritë, grupet diellore, qarqet EV dhe furnizimet me energji DC.

Të dy llojet përdorin një element siguresë metalike që nxehet dhe shkrihet kur rryma tejkalon kufirin e vlerësuar.Pasi elementi shkrihet, qarku hapet dhe rrjedha e rrymës ndalon.Dallimi kryesor është se si shuhet harku pas hapjes së siguresës.

Në një qark AC, rryma kalon natyrshëm zero çdo cikël, gjë që ndihmon harkun të shuhet më lehtë.Në një qark DC, rryma rrjedh vazhdimisht në një drejtim dhe nuk bie natyrshëm në zero.Kjo i bën harqet DC më të vështira për t'u ndërprerë, kështu që siguresat DC zakonisht kërkojnë shtypje më të fortë të harkut, hapësirën e duhur dhe një vlerësim të qartë të tensionit DC.

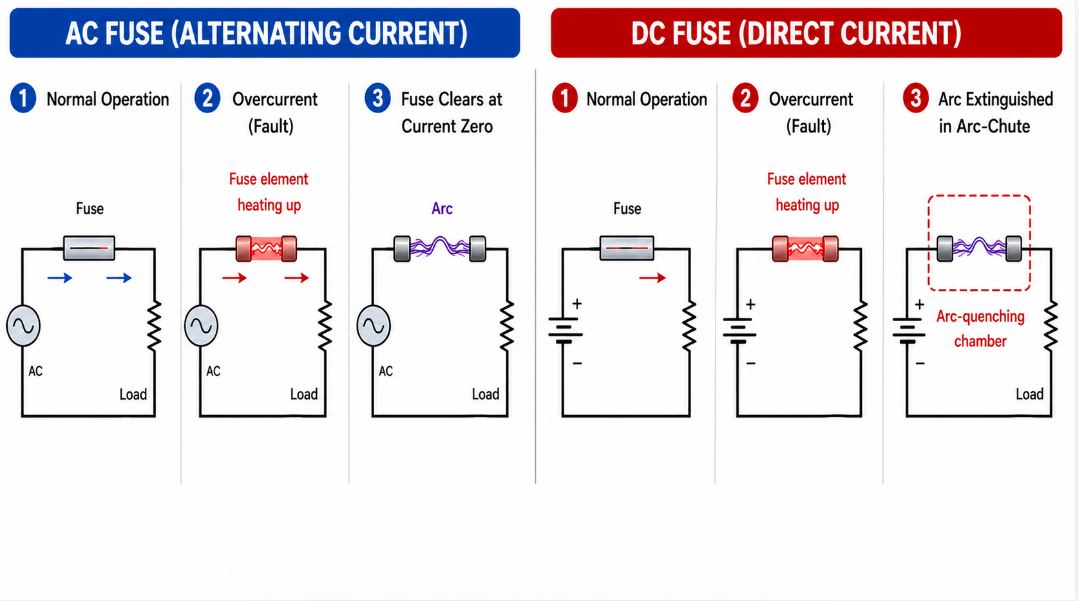

Figura 2: Parimi i punës së siguresave AC dhe DC

Siguresa AC vs Siguresa DC: Dallimet kryesore

Veçori	Siguresa AC	Siguresa DC
Lloji aktual	Alternuese aktuale	Direkt aktuale
Arc ndërprerje	Më e lehtë	Më e vështirë
Ndërtimi	Më e thjeshtë	Më e fortë
Madhësia	Më të vogla	Më e madhe
Përdorimi tipik	Sistemet AC	Sistemet DC

Siguresa AC vs Siguresa DC: Vlerësimet e Tensionit dhe Kapaciteti i Ndërprerjes

Veçori	Siguresa AC	Siguresa DC
Tensioni sjellje vlerësimi	Më fleksibël	E rreptë kërkesë
Tipike diapazoni i tensionit	110V–480V AC	12V–1000V DC
Thyerje kapaciteti	Më e ulët	Më e lartë
Marzhi i sigurisë	E moderuar	Më e lartë kërkohet

A mund të përdorni një siguresë AC në një qark DC?

Përdorimi i një sigurese AC në një qark DC nuk rekomandohet dhe mund të jetë i pasigurt.Një siguresë AC është projektuar për rrymë alternative, ku ndërprerja është më e lehtë për shkak të natyrës së sistemit.Ky dizajn nuk përputhet me sjelljen e rrymës së drejtpërdrejtë.

Në një qark DC, rryma rrjedh vazhdimisht dhe nuk ndalet natyrshëm, gjë që e bën më të vështirë ndërprerjen.Nëse përdoret një siguresë AC, ajo mund të mos e thyejë rrymën siç duhet, duke çuar në një hark të qëndrueshëm, mbinxehje ose dëmtim të pajisjeve.Për funksionim të sigurt, duhet të përdoret gjithmonë një siguresë DC me normën e duhur të tensionit dhe kapacitetin e thyerjes.

Studim i rastit në botën reale: Dështimi i siguresave të sistemit të baterisë

Figura 3: Dështimi i siguresave të sistemit të baterisë

Në një sistem rezervë baterie 24V DC, u instalua një siguresë me nivel të pamjaftueshëm të rrymës pa marrë parasysh rritjen e nisjes.Gjatë funksionimit, sistemi përjetoi një dështim të përsëritur të siguresave sepse rryma e hyrjes tejkaloi kufirin e siguresave, edhe pse sistemi funksiononte normalisht.Kjo shkaktoi ndërprerje të panevojshme dhe zëvendësime të shpeshta.Pas përmirësimit në një siguresë DC të vlerësuar siç duhet me kapacitet më të lartë të rrymës dhe kapacitet të përshtatshëm thyerjeje, sistemi funksionoi në mënyrë të besueshme pa probleme të mëtejshme.

Si të zgjidhni midis siguresës AC dhe siguresës DC

Zgjedhja midis një sigurese AC kundër siguresës DC varet nga lloji i rrymës, niveli i tensionit dhe kushtet e ngarkesës në sistemin tuaj.

Përdorni një siguresë AC për qarqe me energji elektrike, transformatorë, motorë AC dhe ngarkesa AC shtëpiake ose industriale.Rryma AC kalon zero çdo cikël, kështu që ndërprerja e harkut është më e lehtë sesa në sistemet DC.

Përdorni një siguresë DC për bateritë, telat diellore, sistemet EV, motorët DC, energjia e telekomit dhe qarqet e autobusëve DC.Defektet DC mund të mbajnë një hark pasi elementi i siguresës shkrihet, kështu që siguresa duhet të ketë një vlerësim të qartë të tensionit DC dhe kapacitet të mjaftueshëm thyerjeje.

Për zëvendësim, ndiqni këto kontrolle:

• Përputhni saktësisht vlerësimin AC ose DC

• Përdorni një vlerësim të tensionit të barabartë ose më të lartë se tensioni i qarkut

• Zgjidhni vlerësimin e rrymës bazuar në rrymën normale të funksionimit, jo rritjen e nisjes

• Kontrolloni kapacitetin e ndërprerjes ndaj rrymës së mundshme të qarkut të shkurtër

• Përdorni siguresat me vonesë kohore për motorët, transformatorët ose ngarkesat e larta të nxitimit

• Përdorni siguresa me veprim të shpejtë për pajisjet elektronike të ndjeshme

• Asnjëherë mos supozoni se një siguresë 250 V AC është e sigurt për 250 V DC përveç nëse në fletën e të dhënave renditet një vlerësim DC

konkluzioni

Siguresat AC dhe DC ndryshojnë në llojin e rrymës, ndërprerjen e harkut, vlerësimin e tensionit dhe kapacitetin e thyerjes, të cilat ndikojnë drejtpërdrejt në performancën dhe sigurinë e tyre.Siguresat DC kërkojnë një dizajn më të fortë për shkak të rrymës së vazhdueshme, ndërsa siguresat AC përfitojnë nga ndërprerja më e lehtë.Përdorimi i llojit të gabuar të siguresave, veçanërisht një siguresë AC në një qark DC, mund të çojë në mbinxehje, harqe të qëndrueshme dhe dëmtim të pajisjeve.Zgjedhja e duhur bazuar në kërkesat e sistemit, e mbështetur nga vlerësimet e sakta dhe konsideratat e botës reale, siguron mbrojtje të sigurt dhe të besueshme të qarkut.
