Transformatori i Tensionit Kapacitiv (CVT): Puna dhe Aplikimet

Një transformator i tensionit kapacitiv (CVT) përdoret në sistemet e energjisë me tension të lartë për të matur dhe menaxhuar në mënyrë të sigurt tensionin.Ky artikull shpjegon se çfarë është një CVT, si funksionon dhe si krahasohet me një transformator potencial (PT).Ai gjithashtu mbulon llojet e CVT-së, saktësinë, kufizimet, gabimet e zakonshme si kalimtarët dhe ferrorezonancën, dhe aplikimet e tij kryesore në nënstacione dhe sisteme transmetimi.

Katalogu

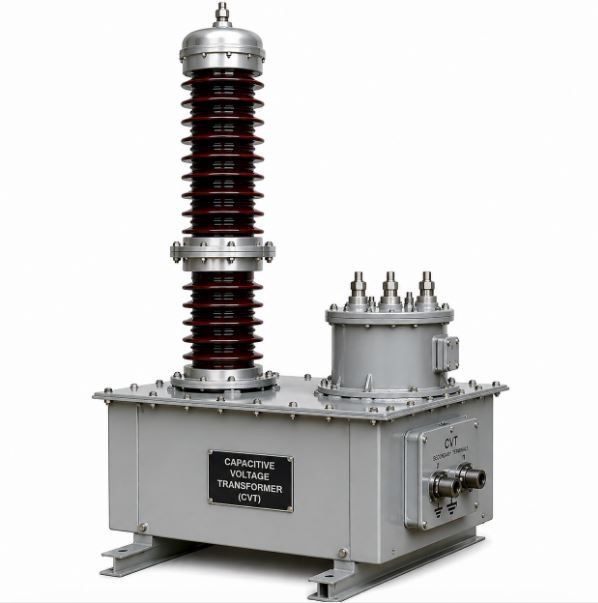

Figura 1: Transformatori i tensionit kapacitiv (CVT)

Çfarë është një transformator i tensionit kapacitiv (CVT)?

Një transformator i tensionit kapacitiv (CVT) është një lloj transformatori i tensionit që përdoret për të matur tensionin e lartë duke e kthyer atë në një vlerë më të ulët, të sigurt dhe të përdorshme.Në sistemet e transmetimit ku nivelet e tensionit janë shumë të larta (të tilla si 132 kV dhe më lart), matja e drejtpërdrejtë nuk është praktike, kështu që një CVT ofron një mënyrë të sigurt për të monitoruar tensionin.

Një CVT lidh linjat e tensionit të lartë me pajisjet e monitorimit dhe mbrojtjes, duke furnizuar sinjalet e tensionit të kërkuara për matjen dhe kontrollin e sistemit.Krahasuar me një transformator potencial (PT), ai është më ekonomik dhe praktik për aplikimet e tensionit të lartë, prandaj përdoret gjerësisht në sistemet moderne të energjisë.

Si funksionon një CVT

Një transformator i tensionit kapacitiv (CVT) redukton tensionin e lartë të transmetimit duke përdorur dy faza kryesore: një ndarës tensioni kapacitiv dhe një transformator të brendshëm.Procesi fillon kur tensioni i lartë hyn në kondensatorë, të cilët e ndajnë atë në një nivel më të ulët, të ndërmjetëm.

Ky ndarës kapacitiv përdor dy kondensatorë (C1 dhe C2) për të ndarë tensionin, me daljen e marrë nëpër kondensatorin e poshtëm.Marrëdhënia është:

Tensioni i reduktuar i kalohet më pas një transformatori, i cili e zvogëlon më tej në një dalje standarde (si 110 V ose 120 V) për sistemet e matjes dhe mbrojtjes.Në kushte normale, CVT-të funksionojnë në mënyrë të besueshme, megjithëse reagimi i tyre mund të ndryshojë gjatë defekteve ose ngjarjeve të ndërrimit.

CVT vs PT (transformator i mundshëm)

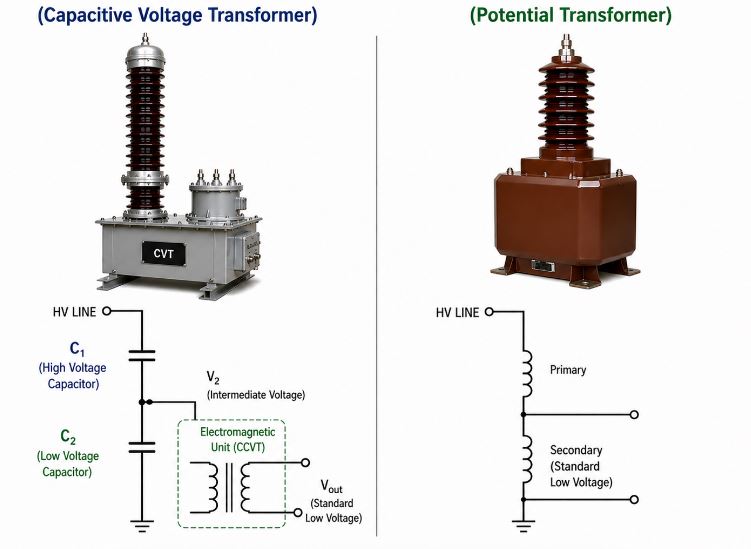

Figura 2: CVT vs PT (transformator i mundshëm)

Parametri	Kapacitive Transformatori i tensionit (CVT)	Potenciali Transformator (PT)
Përkufizimi	Përdorimet ndarës kapacitiv + transformator për uljen e tensionit	Përdorimet induksioni elektromagnetik për të ulur tensionin
Tensioni më i mirë Gama	Tension të lartë sisteme (zakonisht ≥132 kV)	E ulët në mesatare sistemet e tensionit
Kosto në të lartë Tensioni	Më shumë me kosto efektive	Për shkak të shtrenjta ndaj kërkesave për izolim
Madhësia dhe Pesha	Më kompakte dhe më të lehta	Më të mëdha dhe më e rëndë
Saktësia (Gjendja e qëndrueshme)	E moderuar	Lartë
Kalimtare Përgjigje	Më ngadalë, mund të ndikohen nga shqetësimet	Të shpejtë dhe të qëndrueshme
Frekuenca Ndjeshmëria	Më e lartë	Më e ulët
Mbrojtja Përdorimi i Sistemit	I kufizuar në Skenarët e shpejtë të mbrojtjes	Ideale për reletë mbrojtëse

CVT njëfazore kundër trefazore

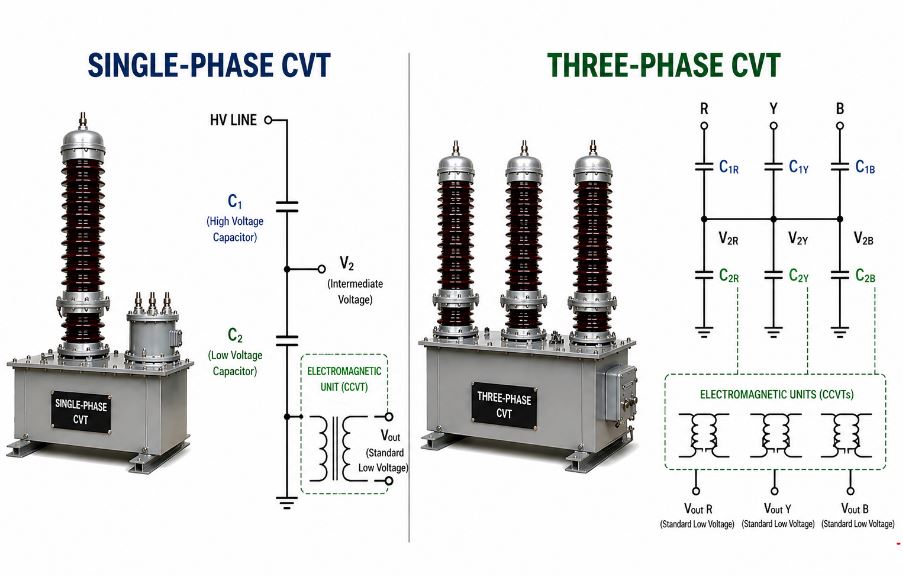

Figura 3: CVT njëfazore kundër trefazore

Parametri	Njëfazore CVT	Trefazore CVT
Konfigurimi	Një njësi për faza (R, Y, B)	Një njësi për të tri fazat
Instalimi	Kërkon tre njësi të veçanta	Beqare njësi kompakte
Fleksibiliteti	E lartë (secila faza është e pavarur)	Më e ulët (të gjitha fazat e kombinuara)
Mirëmbajtja	Më e lehtë (zëvendësoni vetëm një njësi)	Më komplekse (prek të gjithë njësinë)
Besueshmëria	Më e lartë (faji në një fazë nuk prek të tjerat)	Më e ulët (faj mund të ndikojë në të gjitha fazat)
Hapësirë Kërkesa	Kërkon më shumë hapësirë	Më shumë duke kursyer hapësirë
Përdorimi i Përbashkët	Tension të lartë nënstacionet dhe linjat e transmetimit	Kompakt ose sisteme të specializuara
Popullariteti	Më së shpeshti të përdorura	Më pak e zakonshme
Praktike Avantazhi	Më mirë për mirëmbajtjen dhe besueshmërinë	Më mirë për instalime kompakte

Saktësia dhe kufizimet e CVT

Saktësia e një transformatori të tensionit kapacitiv (CVT) përshkruan se sa afër përputhet prodhimi i tij me tensionin aktual të sistemit në kushte normale.Në aplikimet me tension të lartë, CVT-të ofrojnë saktësi të pranueshme për monitorimin dhe mbrojtjen bazë, por në përgjithësi ato janë më pak të sakta se një transformator potencial (PT).Kjo për shkak se dizajni i tyre i bën ata më të ndjeshëm ndaj kushteve të sistemit, veçanërisht gjatë shqetësimeve ose funksionimit afatgjatë.

Kufizimet kryesore të CVT:

• Saktësia më e ulët se PT – jo ideale për matje me precizion të lartë

• I ndjeshëm ndaj ndryshimeve të frekuencës – prodhimi mund të ndryshojë me frekuencën e sistemit

• Performanca e kufizuar gjatë kushteve dinamike – më pak i qëndrueshëm gjatë defekteve ose ndërrimit

• Ndryshimi afatgjatë i saktësisë – ndikohet nga plakja, temperatura dhe gjendja e izolimit

• Ndikimi në sistemet e mbrojtjes – mund të ndikojë në saktësinë e stafetës dhe kohën e përgjigjes

Gabimet e zakonshme CVT: Kalimtare, rezonancë hekuri, Drift

Gabime kalimtare

Gabimet kalimtare ndodhin gjatë ngjarjeve të papritura të tilla si defektet ose operacionet e ndërrimit, ku dalja CVT nuk përgjigjet menjëherë.Në vend të kësaj, sinjali i tensionit mund të tregojë vonesa ose lëkundje përpara se të stabilizohet, gjë që mund të ndikojë në reletë mbrojtëse që varen nga matjet e shpejta dhe të sakta.Për shkak të kësaj, CVT-të janë më pak të përshtatshme për aplikime që kërkojnë përgjigje të shpejtë kalimtare.

Ferrorezonanca

Ferrozonanca është një gjendje jolineare e shkaktuar nga ndërveprimi midis komponentëve induktivë dhe kapacitiv të CVT.Kjo mund të rezultojë në lëkundje jonormale të tensionit, mbitension ose forma vale të shtrembëruara, të cilat mund të çojnë në lexime të pasakta apo edhe në dëmtime të pajisjeve.Në sistemet e tensionit të lartë, metodat e duhura të projektimit dhe amortizimit përdoren për të reduktuar këtë rrezik.

Drift i matjes

Zhvendosja e matjes ndodh gradualisht me kalimin e kohës pasi komponentët e brendshëm të CVT plaken ose ndikohen nga kushtet mjedisore si temperatura dhe lagështia.Kjo çon në ndryshime të vogla por të vazhdueshme në tensionin e daljes, gjë që mund të zvogëlojë saktësinë afatgjatë të matjes dhe besueshmërinë e monitorimit të sistemit.Testimi dhe mirëmbajtja e rregullt ndihmojnë në sigurimin e performancës së qëndrueshme.

Aplikimet e CVT

• Nënstacionet e tensionit të lartë – Përdoret për të ulur tensionin për njehsorët, sistemet e kontrollit dhe pajisjet e monitorimit, duke i lejuar operatorët të vëzhgojnë në mënyrë të sigurt kushtet e sistemit.

• Sistemet e Mbrojtjes – Ofron sinjale tensioni për reletë mbrojtëse si reletë e distancës dhe mbitensionit, duke ndihmuar në zbulimin e defekteve dhe mbrojtjen e linjave të transmetimit.

• Linjat e Transmetimit – Instaluar përgjatë linjave të tensionit të lartë për të mbështetur matjen e vazhdueshme të tensionit dhe monitorimin e stabilitetit të sistemit.

• Komunikimi me linjat e energjisë elektrike (PLCC) – Vepron si një pajisje bashkuese që lejon sinjalet e komunikimit të kalojnë nëpër linjat e transmetimit, duke reduktuar nevojën për pajisje të veçanta.

• Sistemet e Matjes dhe Monitorimit – Furnizon dalje të standardizuar të tensionit për matjen e energjisë dhe gjurmimin e performancës në sistemet e energjisë me tension të lartë.

• Kontrolli dhe Automatizimi i Rrjetit – Mbështet SCADA dhe sistemet e kontrollit duke ofruar të dhëna të sakta të tensionit për vendimmarrje në kohë reale dhe menaxhim të sistemit.

konkluzioni

Transformatori i tensionit kapacitiv (CVT) është një pajisje e rëndësishme për matjen e tensionit në sistemet e tensionit të lartë.Është me kosto efektive dhe i përshtatshëm për aplikimet e transmetimit, por ka kufizime në saktësinë dhe reagimin gjatë shqetësimeve.Kuptimi i performancës, gabimeve dhe aplikimeve të tij ndihmon në sigurimin e funksionimit të besueshëm në nënstacionet dhe sistemet e energjisë.
