Konventa e pikave në transformatorët për analizën e saktë të qarkut

Konventa e pikave në transformatorë është një mënyrë e thjeshtë për të kuptuar se si voltazhi dhe rryma sillen midis mbështjelljeve.Ndihmon në identifikimin e polaritetit, fazës dhe drejtimit aktual.Duke mësuar këtë koncept, ju mund të analizoni lehtësisht qarqet, të shmangni gabimet e lidhjes dhe të siguroheni që transformatorët të punojnë në mënyrë korrekte dhe të sigurt.

Katalogu

Figura 1. Konventa e pikave në transformatorët

Çfarë është Konventa Dot në Transformatorët

Të konventa e pikave në transformatorë është një mënyrë për të shënuar skajet e bobinave për të treguar polaritetin e tyre.Pikat ju tregojnë se cilat skaje të mbështjelljes veprojnë njësoj në të njëjtën kohë.Nëse rryma hyn në skajin me pika të njërës spirale, voltazhi në spiralen tjetër do të jetë pozitiv në skajin e saj me pika.Kjo ju ndihmon të kuptoni lehtësisht se si tensioni dhe rryma janë të lidhura midis dy mbështjelljeve.Të konventa e pikave në transformatorë është një mënyrë për të shënuar mbështjelljet për të treguar polaritetin e tyre relativ.

Çdo spirale ka një pikë të vendosur në një terminal, dhe këto pika tregojnë se cilat skaje të mbështjelljes kanë të njëjtin polaritet të menjëhershëm.Me fjalë të thjeshta, nëse rryma hyn në terminalin me pika të një dredha-dredha, tensioni i induktuar në mbështjelljen tjetër do të jetë pozitiv edhe në terminalin e saj me pika.Kjo do të thotë që të dy skajet me pika sillen njësoj në të njëjtin moment.

Shembull i Konventës së Transformer Dot

1.Rryma hyn në fundin me pika

Figura 2. Rryma hyn në fundin me pika

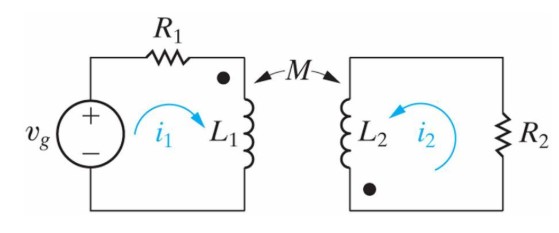

Të dy mbështjelljet L₁ dhe L₂ që janë të lidhur magnetikisht përmes induktivitetit të ndërsjellë M.Qarku i majtë ka një burim tensioni rrymë lëvizëse i₁, ndërsa qarku i djathtë ka rrymë i₂.Çdo spirale ka një pikë, por ato vendosen në skajet e kundërta.Kjo do të thotë mbështjellje kanë polaritet të kundërt.Kur hyn rryma L₁, krijon një magnetike fushë që indukton një tension në L₂.Për shkak se pikat janë të kundërta, Tensioni i induktuar në bobinën e dytë është i kundërt, kështu që efekti është duke kundërshtuar, jo duke ndihmuar.

2.Rryma hyn në fund pa pika

Figura 3.Rryma hyn në fund pa pika

Nëse rryma hyn në skajin pa pikë të mbështjelljes primare, tensioni i induktuar në mbështjelljen sekondare kthehet në të kundërt.Fundi me pika i sekondarit bëhet negativ.→ Polariteti ndërmjet mbështjelljeve bëhet i kundërt.

3.I njëjti polaritet

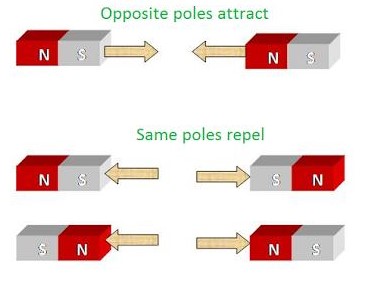

Figura 4.I njëjti polaritet

Kur të dy mbështjelljet ndjekin rregullin e pikave, skajet e tyre me pika rriten dhe zvogëlohen së bashku.→ Kjo do të thotë se janë në fazë dhe tensionet shtohen saktë në qarqe.

4. Polariteti i kundërt

Figura 5.Polariteti i kundërt

Kur drejtimi aktual nuk ndjek rregullin e pikave, një fund me pika është pozitiv ndërsa tjetri është negativ.→ Kjo do të thotë se ato janë jashtë fazës dhe tensionet mund të anulojnë njëri-tjetrin.Konventa e pikave përdoret për të përcaktuar polaritetin e tensionit dhe drejtimin e rrymës në qarqet e transformatorëve.Ndihmon në lidhjen e duhur të mbështjelljeve, parandalon gabimet dhe siguron funksionimin e saktë kur transformatorët përdoren në qarqe paralele ose komplekse.

Konventa e pikave në analizën e qarkut

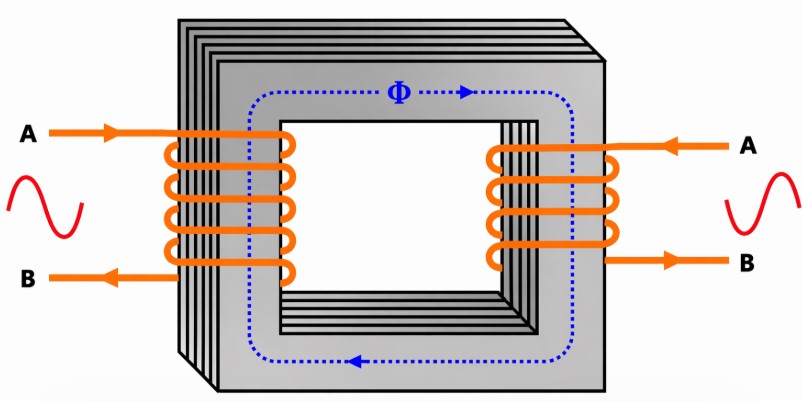

Figura 6. Analiza e Konventës së Pikave në Qark

Në analizën e qarkut, konventa e pikave tregon se cilat terminale të bobinave të bashkuara kanë të njëjtin polaritet të menjëhershëm.Kjo ka rëndësi sepse ju tregon nëse tensionet e induktuara ndihmojnë ose kundërshtojnë njëri-tjetrin, nëse dy mbështjellje janë në fazë ose jashtë faze dhe nëse një lidhje serike prodhon shtim ose anulim të tensionit.Në qarqet e transformatorëve dhe induktorëve të bashkuar, këto shenja nuk janë thjesht simbolike.Ato ndikojnë drejtpërdrejt në supozimet e polaritetit, marrëdhëniet e fazës AC dhe shenjën e termit të tensionit të ndërsjellë në ekuacionet e qarkut.

Rregulla të shkurtra

• Nëse rryma hyn në terminalin me pika të një mbështjelljeje, voltazhi i induktuar në terminalin me pika të mbështjelljes tjetër është pozitiv.

• Nëse dy mbështjellje janë të lidhura pikë-në-pikë, tensionet e tyre ndihmojnë njëra-tjetrën.Nëse ato janë të lidhura pikë-pikë ose nga pikë-për-pikë në rregullimin e gabuar të serisë, tensionet mund të kundërshtojnë njëri-tjetrin.

• Në ekuacionet e induktorit të çiftëzuar, shenjat e pikave ndihmojnë në përcaktimin nëse termi i ndërsjellë shtohet apo zbritet.

Seriali Ndihmon vs Lidhjet Kundërshtuese të Serive

Veçori	Seria Lidhja ndihmëse	Seria Lidhja kundërshtare
Përkufizimi	Tensionet mblidhen së bashku	Tensionet zbriten nga njëri-tjetri
Metoda e lidhjes	Terminali pozitiv i një burimi i lidhur me negativin e tjetrit	Pozitive e lidhur me pozitiven (ose negative në negative)
Tensioni që rezulton	Tensioni total = shuma e të gjithë burimit tensionet	Tensioni total = diferencë ndërmjet tensioneve
Drejtimi i polaritetit	Burimet mbështesin njëri-tjetrin	Burimet kundërshtojnë njëra-tjetrën
Niveli i tensionit në dalje	Më e lartë se burimet individuale	Më e ulët se burimi më i lartë
Formula tipike	( V{total} = V1 + V2 + ...)	( V{total} =
Rasti i përdorimit	Kur nevojitet tension më i lartë	Kur kontrolloni ose zvogëloni tensionit
Shembull	Dy bateri 6V → 12V gjithsej	Dy bateri 6V → 0V (nëse është e barabartë dhe kundërshtues)
Efekti në rrymë	E njëjta rrymë kalon nëpër të gjitha burimet	Rrjedhat e njëjta rryme, por tensioni reduktuar

Si të identifikoni shenjat e pikave në transformatorë?

konkluzioni

Konventa e pikave është një mjet i rëndësishëm për të kuptuar dhe punuar me qarqet e transformatorëve.Ndihmon për të siguruar polaritetin e saktë, lidhjet e duhura dhe analizën e saktë.Duke ndjekur shenjat me pika, mund të parandaloni gabimet, të përmirësoni performancën e qarkut dhe të përdorni në mënyrë të sigurt transformatorët në aplikacione të ndryshme.
