Shpjegimi i Flash ADC: Si funksionon, llojet dhe aplikacionet në botën reale

Një Flash ADC (Flash Analog-to-Digital Converter) është një konvertues me shpejtësi të lartë i krijuar për të ndryshuar sinjalet analoge në të dhëna dixhitale me vonesë shumë të ulët.Ky artikull shpjegon se çfarë është një Flash ADC, si konverton sinjalet, përbërësit kryesorë brenda tij dhe ndryshimet midis modeleve bazë, të palosshme dhe të ndërthurura.Ai gjithashtu mbulon kompromiset e performancës, krahasimet me llojet e tjera ADC, gabimet e zakonshme të projektimit dhe aplikacionet e botës reale në oshiloskopët, radarët, komunikimin RF, përpunimin e videos dhe marrjen e të dhënave me shpejtësi të lartë.

Katalogu

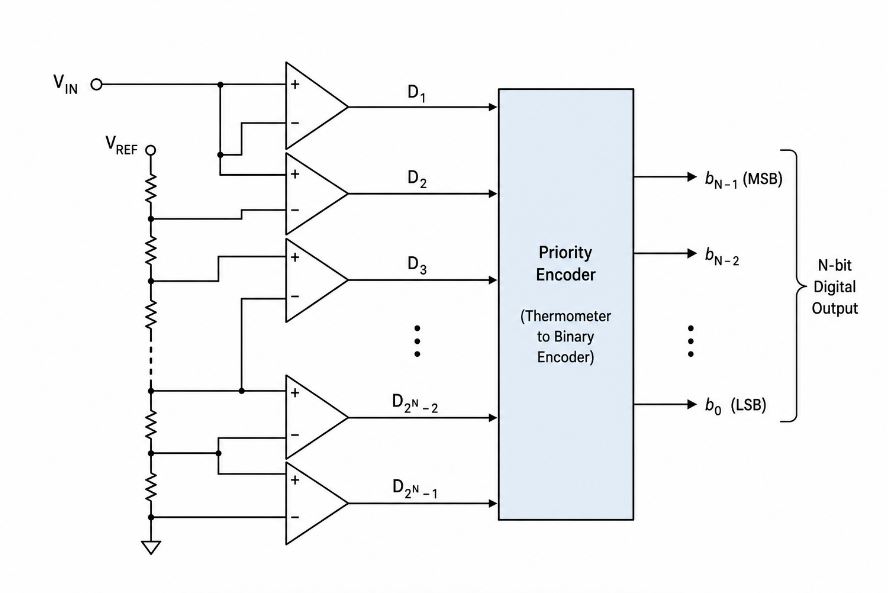

Figura 1: Flash ADC

Çfarë është një Flash ADC?

Një Flash ADC (Flash Analog-to-Digital Converter) është një lloj konverteri që ndryshon një sinjal analog, siç është tensioni, në një dalje dixhitale pothuajse menjëherë.Është i njohur gjerësisht për vonesën e tij jashtëzakonisht të ulët të konvertimit, duke e bërë atë një ADC me shpejtësi të lartë të përdorur në sistemet kritike për kohën.Për shkak të dizajnit të tij, ai quhet gjithashtu një ADC paralel.

Një nga karakteristikat e tij përcaktuese është struktura e tij harduerike, e cila kërkon një numër të madh komponentësh të brendshëm me rritjen e rezolucionit.Numri i këtyre komponentëve ndjek formulën 2ⁿ − 1, ku n është numri i biteve të daljes, duke e bërë dizajnin më të madh dhe më kompleks në krahasim me llojet e tjera ADC.Për shkak të kësaj, një Flash ADC përshkruhet më së miri si një konvertues i optimizuar me shpejtësi që i jep përparësi konvertimit të shpejtë të sinjalit mbi efikasitetin dhe thjeshtësinë.

Si një ADC Flash konverton sinjalet analoge në të dhëna dixhitale

Një ADC Flash konverton një sinjal hyrje analog në një dalje dixhitale duke përdorur një proces plotësisht paralel.Kur tensioni i hyrjes hyn në qark, ai krahasohet njëkohësisht me nivele të shumta të tensionit referencë të krijuara nga një shkallë rezistence.Çdo nivel kontrollohet nga një krahasues, duke e lejuar sistemin të vlerësojë sinjalin në çast.

Pasi të bëhen krahasimet, rezultatet formojnë një model të quajtur kod termometri, i cili përfaqëson nivelin e hyrjes.Ky model më pas dërgohet në një kodues që e konverton atë në një dalje binar që mund të përdorin sistemet dixhitale.Për shkak se gjithçka ndodh në një hap, konvertimi përfundon me vonesë shumë minimale.

Komponentët kryesorë brenda një ADC Flash

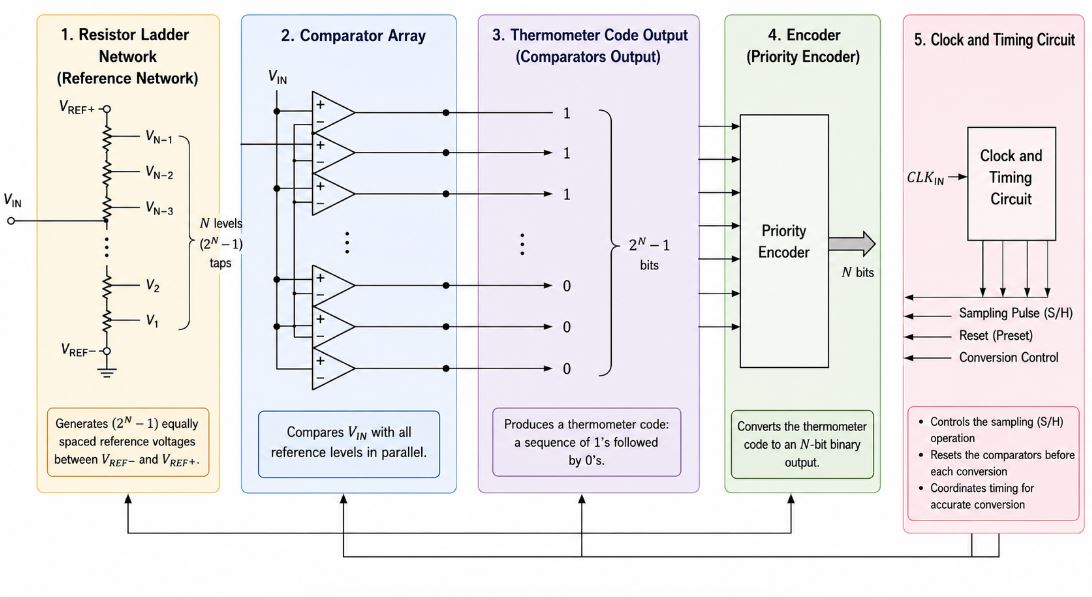

Figura 2: Komponentët kryesorë brenda një ADC Flash

Rrjeti i shkallëve të rezistencës

Shkalla e rezistencës krijon nivele të shumta të tensionit referencë të përdorura gjatë procesit të konvertimit.Këto nivele referencë e ndajnë diapazonin e tensionit të hyrjes në hapa më të vegjël, duke ndihmuar ADC-në e Flashit të identifikojë vlerën e përafërt të sinjalit në hyrje.

Vargu krahasues

Vargu krahasues është pjesa kryesore e arkitekturës Flash ADC.Çdo krahasues kontrollon nëse voltazhi i hyrjes është më i lartë apo më i ulët se niveli i referencës së caktuar.Meqenëse të gjithë krahasuesit funksionojnë njëkohësisht, Flash ADC mund të kryejë konvertim ultra të shpejtë nga analog në dixhital.

Dalja e kodit të termometrit

Pas krahasimit, rezultatet e krahasuesit formojnë një model të quajtur kod termometri.Ky model përfaqëson nivelin relativ të sinjalit hyrës përpara se të shndërrohet në formë binare.

Enkoder

Koduesi konverton kodin e termometrit në një dalje binar që sistemet dixhitale mund ta përpunojnë.Kjo lejon Flash ADC të gjenerojë të dhëna dixhitale të përdorshme pothuajse menjëherë.

Ora dhe qarku i kohës

Qarku i orës dhe kohës kontrollon sinkronizimin dhe siguron që procesi i konvertimit të funksionojë me shpejtësinë e duhur.Koha e duhur është e rëndësishme për ruajtjen e konvertimit të qëndrueshëm dhe të saktë të sinjalit në sistemet me shpejtësi të lartë.

Llojet e ADC-ve të Flash: Dizajni bazë kundrejt palosjes dhe ndërthurjes

Lloji	Ideja kryesore	Hardware Kërkesa	Fuqia Konsumi	Avantazhi	Kufizimi
Flash bazë ADC	Përdoret plot krahasues paralelë për shndërrim të drejtpërdrejtë	Shumë e lartë (2ⁿ − 1 krahasues)	Lartë	Më e shpejta dhe struktura më e thjeshtë	Madhësia e madhe, kosto e lartë, fuqi e lartë
Blic i palosshëm ADC	Redukton hyrjen shtrihet në seksione më të vogla (teknika e palosjes)	E mesme	E mesme	Më pak krahasues, kompleksitet më i ulët	Më komplekse dizajn se sa bazë
Interpoluese Flash ADC	Gjeneron nivele shtesë duke përdorur interpolim në vend të krahasuesve të plotë	E ulët në mesatare	Më e ulët	E reduktuar harduer me shpejtësi të lartë	Kërkon dizajn dhe kalibrim preciz

Performanca e Flash ADC: Shpejtësia, Rezolucioni dhe Shkëmbimi i Fuqisë

Faktori i Performancës	Përshkrimi	Praktike Ndikimi
Shpejtësia	Aktivizon konvertim pothuajse i menjëhershëm duke përdorur krahasimin paralel	Ideale për sisteme në kohë reale dhe me shpejtësi të lartë
Rezolucioni	Në mënyrë tipike kufizuar (rreth 6-8 bit) për shkak të nevojave në rritje për harduer	Jo i përshtatshëm për aplikime me precizion të lartë
Fuqia Konsumi	E lartë për shkak të shumë krahasues aktivë	Mund të çojë në ngrohjes dhe efikasitetit më të ulët
Hardware Kompleksiteti	Kërkon shumë komponentëve ndërsa rezolucioni rritet	Rezultatet në madhësi më të madhe dhe kosto më të lartë
Në përgjithësi Shkëmbimi	Optimizuar për shpejtësi mbi efikasitetin dhe saktësinë	Më e mira për nevoja për konvertim ultra të shpejtë

Flash ADC kundrejt Llojeve të tjera ADC

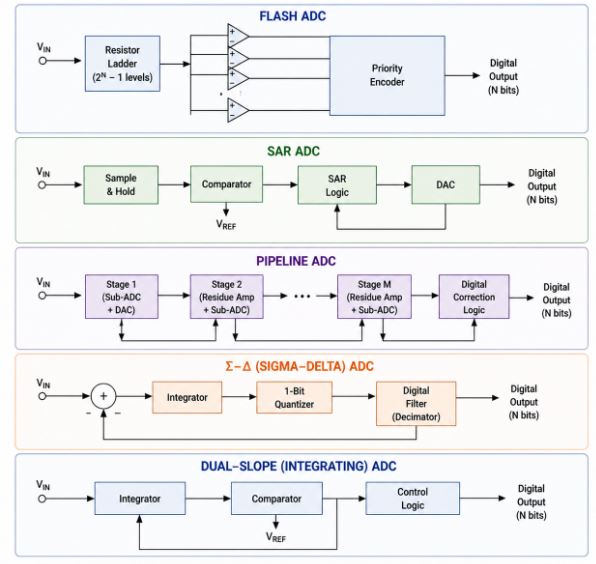

Figura 3: Flash ADC kundrejt Llojeve të tjera ADC

Lloji ADC	Shpejtësia	Rezolucioni	Fuqia Konsumi	Avantazhi kryesor
Flash ADC	Shumë e lartë	E ulët (6–8 bit)	Lartë	Ultra e shpejtë konvertimi
SAR ADC	E mesme	Mesatare deri në E lartë (8–18 bit)	E ulët në mesatare	E ekuilibruar performancës
Sigma-Delta ADC	E ulët	Shumë e lartë (16–24 bit)	E ulët	Saktësi e lartë
Pjerrësi e dyfishtë ADC	Shumë e ulët	Lartë	Shumë e ulët	E qëndrueshme matje

Gabimet e zakonshme kur përdorni Flash ADC

• Zgjedhja e Flash ADC vetëm për shpejtësi

Shumë përdorues e zgjedhin atë sepse është lloji më i shpejtë ADC, edhe kur nuk kërkohet shpejtësi e lartë, gjë që çon në kosto të panevojshme dhe përdorim të energjisë.

• Injorimi i kufizimeve të rezolucionit

ADC-të flash zakonisht kanë rezolucion më të ulët dhe rritja e biteve e bën dizajnin të ndërlikuar shpejt për shkak të kërkesës së krahasuesit 2ⁿ-1.

• Nënvlerësimi i konsumit të energjisë

Meqenëse të gjithë krahasuesit funksionojnë njëkohësisht, ADC-të Flash mund të konsumojnë energji të lartë dhe të gjenerojnë nxehtësi.

• Duke parë çështjet e saktësisë

Zhurma, gabimet e kompensimit dhe mospërputhja e krahasuesit mund të zvogëlojnë besueshmërinë e daljes nëse nuk menaxhohen siç duhet.

• Planifikimi i dobët termik dhe i paraqitjes

Pa dizajnin e duhur, ndërhyrja e nxehtësisë dhe sinjalit mund të ndikojë në performancën.

Aplikimet në botën reale të Flash ADC

Oshiloskopët dixhitalë

ADC-të flash përdoren në oshiloskopët dixhitalë sepse mund të kapin sinjale të tensionit që ndryshojnë jashtëzakonisht shpejt pa humbur detaje të rëndësishme të formës së valës.Kjo i ndihmon inxhinierët të analizojnë me saktësi pulset nanosekonda, skajet e orës, shpërthimet RF, zhurmën e ndërrimit dhe ngjarjet kalimtare.IC-të ADC me shpejtësi të lartë si ADC0820 dhe CA3306 janë shembuj të konvertuesve të përdorur për kampionimin e shpejtë të formës valore në pajisjet e testimit dhe matjes.

Sistemet e Radarit

Sistemet e radarit kërkojnë konvertim shumë të shpejtë të sinjalit për të zbuluar sinjalet e reflektuara dhe për të përpunuar informacionin e synuar në kohë reale.Një ADC Flash redukton vonesën e konvertimit, duke ndihmuar në përmirësimin e shpejtësisë së gjurmimit, saktësisë së përgjigjes dhe performancës së përpunimit të sinjalit në elektronikën e radarit.

RF dhe Sistemet e Komunikimit

Në sistemet e komunikimit RF dhe me valë, ADC-të Flash përpunojnë sinjale analoge me frekuencë të lartë përpara se të ndodhë përpunimi dixhital.Konvertimi i shpejtë ndihmon në ruajtjen e integritetit të sinjalit dhe mbështet shpejtësi të lartë të të dhënave në pajisjet e komunikimit.Pajisjet si MAX101 dhe AD9054 përdoren zakonisht në konvertimin e sinjalit RF me shpejtësi të lartë dhe video.

Sistemet e përpunimit të videove

Sistemet video gjenerojnë sasi të mëdha të dhënash analoge që duhet të konvertohen shpejt për përpunim të qetë të imazhit dhe performancë të shfaqjes në kohë reale.ADC-të flash ndihmojnë në reduktimin e vonesës dhe përmirësimin e përpunimit të shpejtë të kuadrove në aplikacionet e imazhit dhe video.

Marrja e të dhënave me shpejtësi të lartë

Sistemet e marrjes së të dhënave me shpejtësi të lartë përdorin ADC Flash për të kapur ndryshime të shpejta të sinjalit në instrumentet shkencore, monitorimin industrial dhe sistemet e automatizuara të testimit.Kampionimi i shpejtë lejon sistemin të regjistrojë me saktësi ngjarjet me kohëzgjatje të shkurtër pa humbur të dhëna kritike.IC-të ADC me shpejtësi të lartë si TDC1048 përdoren shpesh në aplikacionet e avancuara për marrjen e të dhënave.

konkluzioni

Një Flash ADC është më i njohur për shpejtësinë e tij jashtëzakonisht të shpejtë të konvertimit dhe arkitekturën paralele, duke e bërë atë të dobishëm në sistemet që kanë nevojë për kapjen e sinjalit në kohë reale.Pjesët e tij kryesore, të tilla si shkalla e rezistencës, grupi i krahasuesit, dalja e kodit të termometrit, koduesi dhe qarku i kohës, punojnë së bashku për të kthyer sinjalet analoge në të dhëna dixhitale pothuajse menjëherë.Megjithatë, shpejtësia e tij vjen me kompromis, duke përfshirë rezolucionin më të ulët, konsumin më të lartë të energjisë, madhësinë më të madhe të harduerit dhe kompleksitetin më të madh të dizajnit.Modelet bazë, të palosshme dhe të ndërthurura ofrojnë mënyra të ndryshme për të balancuar shpejtësinë, nevojat e harduerit dhe efikasitetin, ndërsa përdorimet në botën reale tregojnë pse ADC-të Flash mbeten të rëndësishme në sistemet elektronike me shpejtësi të lartë.
