RCD vs GFCI Breaker: Dallimet, Llojet, Nivelet e Udhëtimit dhe Udhëzuesi i plotë i Sigurisë

Kuptimi i ndryshimit midis një ndërprerësi RCD dhe një ndërprerës GFCI është i rëndësishëm për përmirësimin e sigurisë elektrike dhe mbrojtjen nga goditja.Ky artikull shpjegon se çfarë janë këto pajisje, si funksionojnë dhe si krahasohen në funksion dhe përdorim.Ai gjithashtu mbulon tema kryesore si ndërprerësi GFCI kundër prizës, llojet RCD dhe nivelet e udhëtimit 5 mA kundrejt 30 mA.Në fund, do të keni një ide të qartë se si këto pajisje mbrojnë sisteme të ndryshme elektrike.

Katalogu

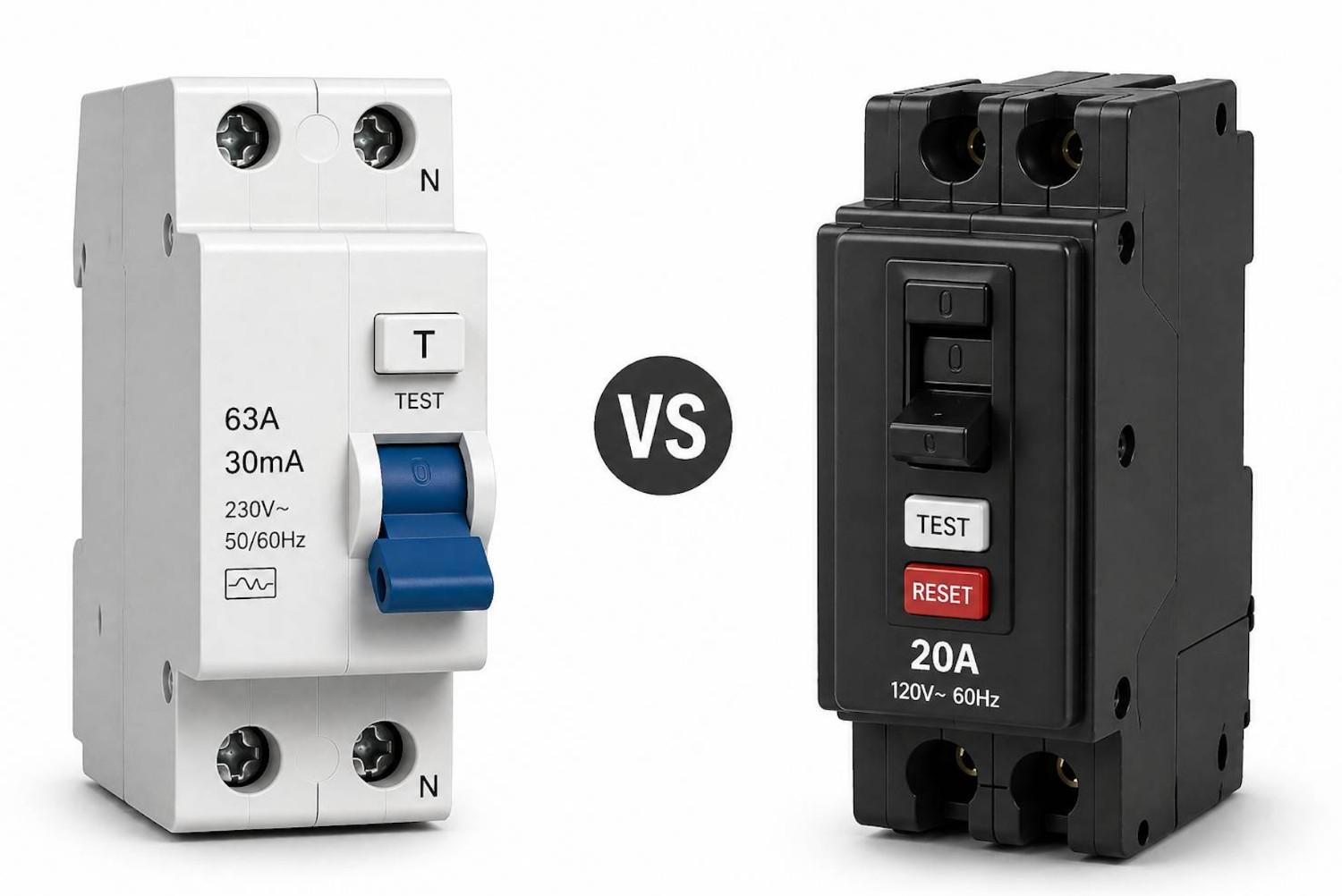

Figura 1: Ndërprerës RCD dhe GFCI

Çfarë është një RCD dhe çfarë është një ndërprerës GFCI

Një RCD (Pajisja e Rrymës së Mbetur) dhe një ndërprerës GFCI (Ndërprerësi i qarkut të defektit në tokë) janë pajisje sigurie elektrike të krijuara për të mbrojtur njerëzit nga goditja elektrike.Ata zbulojnë rrymën e rrjedhjes ose defektet e tokës dhe mbyllin automatikisht energjinë kur ndodh një gjendje e rrezikshme.Një RCD është termi i përdorur zakonisht në shumë vende, ndërsa një ndërprerës GFCI përdoret në Amerikën e Veriut, por të dy shërbejnë për të njëjtin qëllim për të përmirësuar sigurinë elektrike.

Si funksionojnë Mbrojtja RCD dhe GFCI

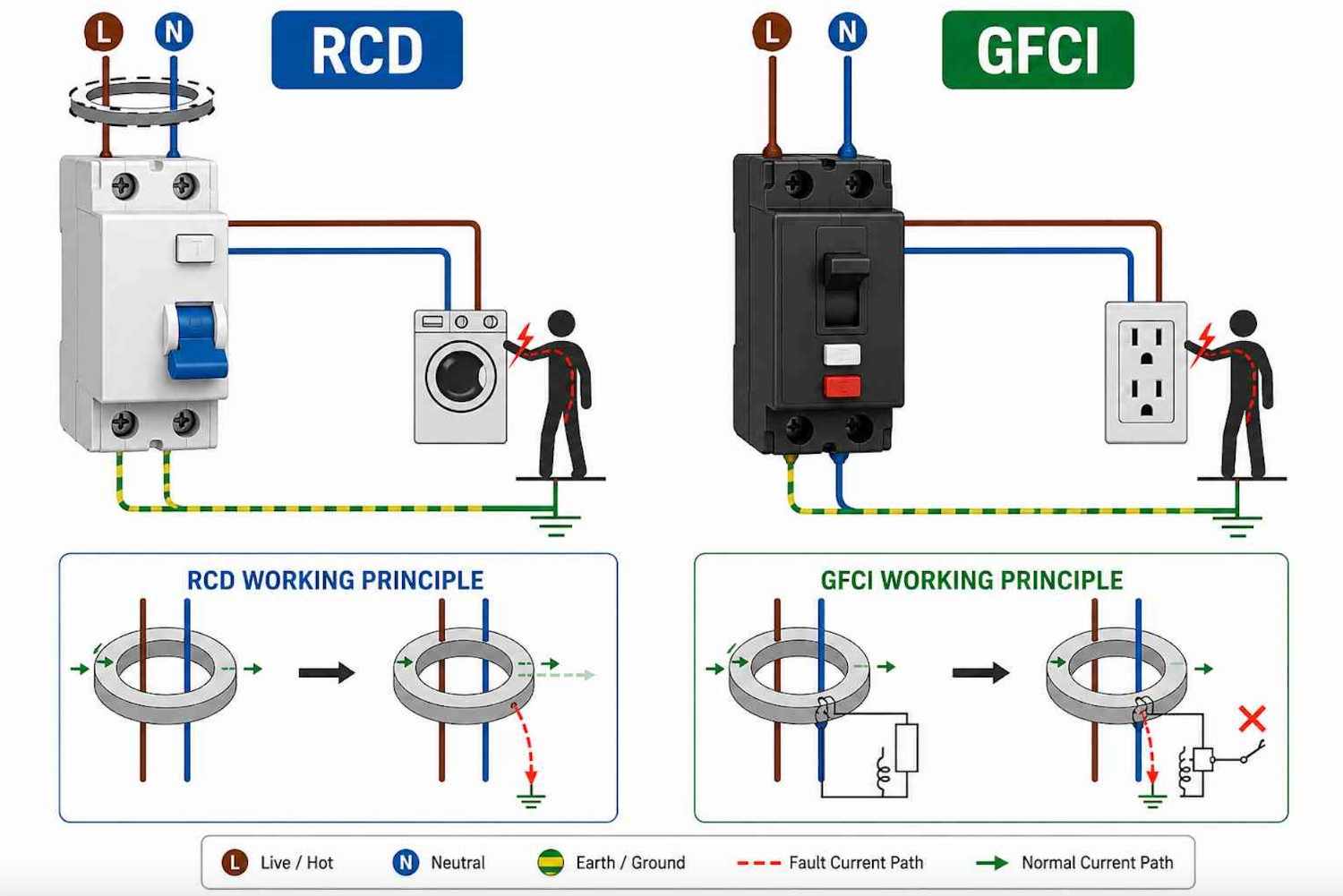

Figura 2: Parimi i punës së RCD dhe GFCI

Mbrojtja RCD dhe GFCI funksionon duke monitoruar vazhdimisht rrjedhën e rrymës elektrike në një qark.Në kushte normale, rryma në telat e ndezur dhe neutrale mbetet e balancuar.Kur ndodh një defekt në tokë ose rrymë rrjedhjeje, ky ekuilibër prishet.

Pajisja e zbulon këtë çekuilibër në çast, edhe në nivele shumë të ulëta.Pasi të arrijë një prag të rrezikshëm (si p.sh. 5 mA ose 30 mA), RCD ose GFCI shkëput shpejt energjinë brenda milisekondave, duke ndihmuar në parandalimin e goditjes elektrike.

RCD vs GFCI: Dallimet kryesore

Specifikimi	RCD (Pajisja aktuale e mbetur)	GFCI (Ndërprerësi i qarkut të defektit në tokë)
Përkufizimi	Zbulon rrymën e rrjedhjes dhe shkëput energjinë	Zbulon defektet në tokë dhe mbyll energjinë elektrike
Funksioni Kryesor	Mbrojtja e rrymës së mbetur	Mbrojtja nga defekti i tokës
Parimi i Punës	Monitoron çekuilibrin midis drejtpërdrejtë dhe neutralit	Monitoron çekuilibrin midis nxehtësisë dhe neutralit
Qëllimi	Parandalon goditjen elektrike	Parandalon goditjen elektrike
Rajoni i përdorur	Evropë, Azi, Australi	Amerika e Veriut (SHBA, Kanada)
Format e zakonshme	RCCB, RCBO	Prizë GFCI, ndërprerës GFCI
Vendndodhja e instalimit	Bordi i shpërndarjes / njësia e konsumatorit	Niveli i daljes ose paneli i ndërprerësit
Terminologjia	Pajisja e rrymës së mbetur	Ndërprerës i defektit në tokë
Ndjeshmëria e udhëtimit	Zakonisht 30 mA (ndonjëherë 10 mA)	Zakonisht 5 mA
Standardet	standardet IEC	NEC (Kodi Kombëtar Elektrik)
Zonat e Aplikimit	Qarqe ose zona të tëra	Priza ose qarqe specifike
Lloji i pajisjes	Pajisja për mbrojtjen e qarkut	Mbrojtje e bazuar në prizë ose ndërprerës
Etiketimi	Përfshihen butonat e testimit dhe rivendosjes	Përfshihen butonat e testimit dhe rivendosjes
Mbulimi	Mund të mbrojë qarqe të shumta	Zakonisht mbron priza/qarqe specifike
Roli i përgjithshëm	Mbrojtje e gjerë e sigurisë elektrike	Mbrojtje e lokalizuar e sigurisë elektrike

GFCI Breaker vs GFCI Outlet

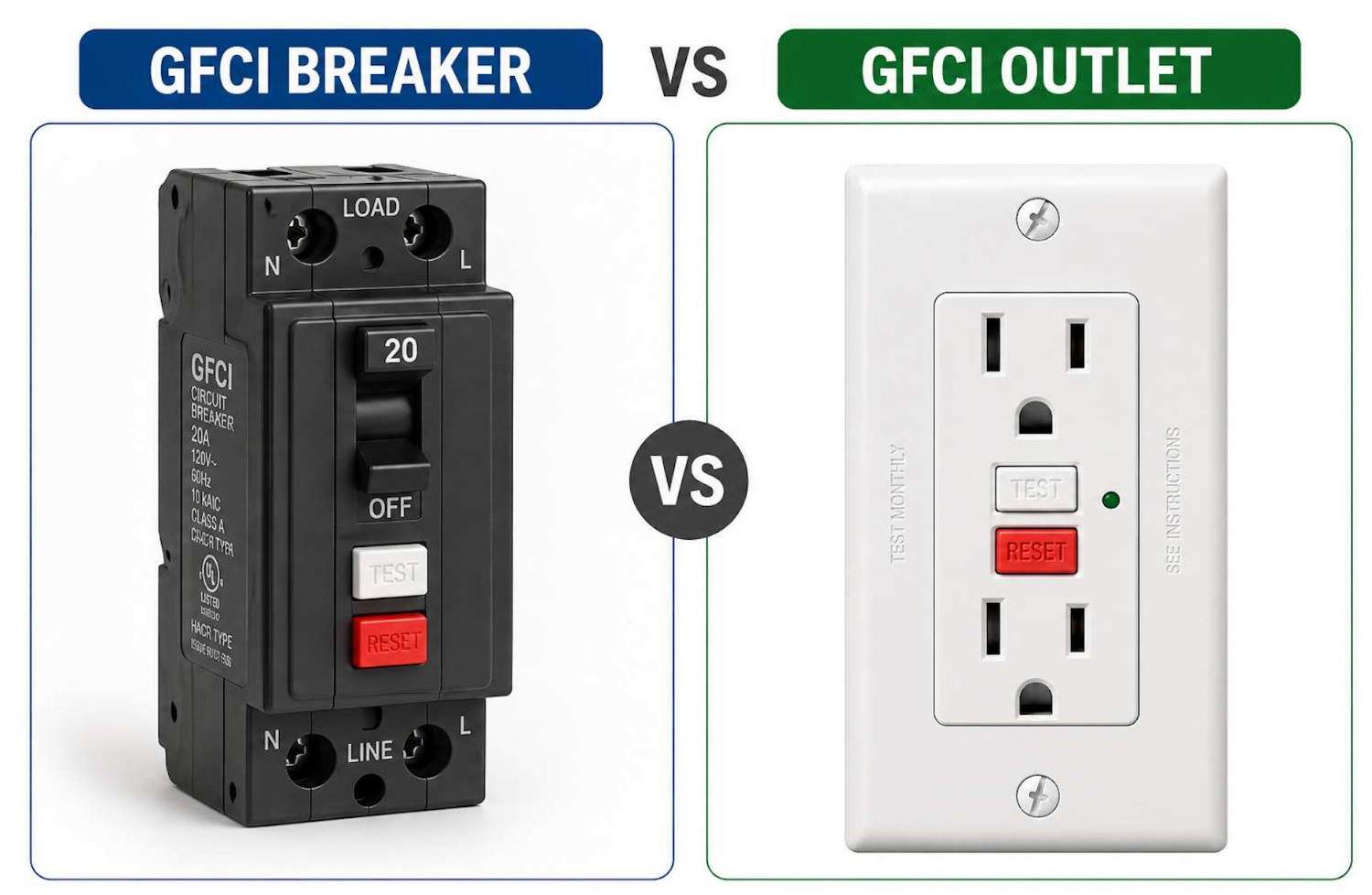

Figura 3: Ndërprerësi GFCI kundrejt prizës GFCI

Specifikimi	Ndërprerës GFCI	Prizë GFCI (enë)
Përkufizimi	Instaluar në panel për të mbrojtur një qark të plotë	Instaluar në prizë për të mbrojtur një pikë specifike
Mbulimi i mbrojtjes	I gjithë qarku (të gjitha prizat dhe instalimet elektrike)	Prizë e vetme + priza në rrjedhën e poshtme
Vendndodhja e instalimit	Paneli kryesor elektrik	Vendndodhja e prizës në mur
Qëllimi	Mbrojtja nga defekti i tokës në të gjithë qarkun	Mbrojtje e lokalizuar nga defekti i tokës
Kostoja	Më e lartë	Më e ulët
Vështirësia e instalimit	Më komplekse	Më e lehtë
Rasti më i mirë i përdorimit	Zona të mëdha ose mbrojtje të plotë të qarkut	Banjo, kuzhina, priza të jashtme
Mirëmbajtja	Rivendos në panel	Rivendos në prizë
Aksesueshmëria	Më pak i përshtatshëm (qasja në panel)	Qasje e lehtë (niveli i murit)
Fleksibiliteti	Më pak fleksibël	Më fleksibël për përmirësime

RCD vs RCCB vs RCBO

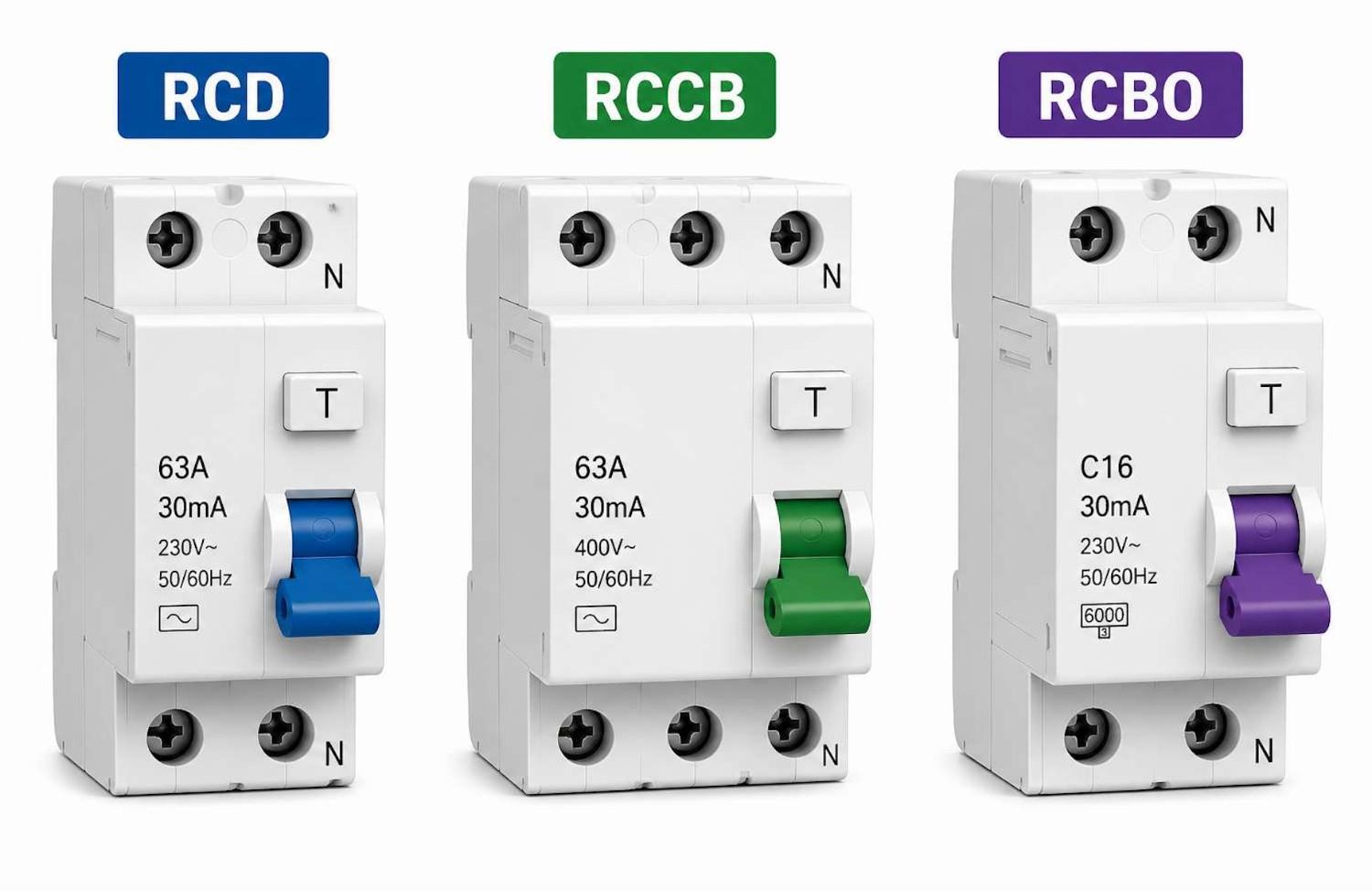

Figura 4: RCD vs RCCB vs RCBO

Specifikimi	RCD	RCCB	RCBO
Përkufizimi	Termi i përgjithshëm për pajisjet mbrojtëse nga rrjedhjet	Lloji i RCD për mbrojtje nga rrjedhjet	Pajisja me rrjedhje + mbrojtje nga mbirryma
Funksioni Kryesor	Zbulon rrymën e rrjedhjes	Zbulon vetëm defektet e tokës	Zbulon defektet në tokë, mbingarkesën dhe qarqet e shkurtra
Lloji i mbrojtjes	Kategoria e përgjithshme	Vetëm mbrojtje nga rrjedhjet	Mbrojtje e plotë
Mbrojtja nga mbirryma	Nuk përfshihet	Nuk përfshihet	Të përfshira
Mbrojtja nga qarku i shkurtër	Nuk përfshihet	Nuk përfshihet	Të përfshira
Konfigurimi	Jo një pajisje specifike	Përdoret me MCB	Punon vetëm
Instalimi	Ndryshon	Bordi i shpërndarjes	Bordi i shpërndarjes
Përdorimi më i mirë	Kuptimi themelor	Sistemet e mbrojtjes nga rrjedhjet	Sisteme të plota mbrojtëse

Nivelet e udhëtimit 5 mA kundrejt 30 mA

Specifikimi	Niveli i udhëtimit 5 mA	Niveli i udhëtimit 30 mA
Ndjeshmëria	Shumë e lartë	E moderuar
Qëllimi	Mbrojtje personale nga goditja	Mbrojtja e përgjithshme dhe parandalimi i zjarrit
Shpejtësia e përgjigjes	Shumë shpejt	Shpejt
Pajisje tipike	Priza dhe ndërprerëse GFCI	RCD në bordet e shpërndarjes
Zonat e Aplikimit	Banjo, kuzhina, priza të jashtme	Qarqe të tëra, shtëpi, sisteme komerciale
Udhëtim telash	Më shumë gjasa	Më pak gjasa
Fokusi i mbrojtjes	Siguria e njeriut	Siguria e pajisjeve dhe sistemit
Standardi i përbashkët	Amerika e Veriut (GFCI)	Evropë, Azi (RCD)

Pse RCD dhe GFCI Devices Unisance Trip

Ndërprerja e bezdisshme e RCD dhe GFCI ndodh kur pajisja fik energjinë për shkak të rrjedhjeve të vogla të rrymës, edhe pa një defekt serioz.Kjo mund të shkaktohet nga rrjedhjet normale nga pajisjet, lagështia në zonat e lagështa ose instalimet elektrike të vjetruara.Mund të rezultojë gjithashtu nga problemet e instalimeve elektrike ose ndërhyrjet elektrike nga pajisjet moderne.Edhe pse e papërshtatshme, kjo sjellje zakonisht tregon se RCD ose GFCI po zbulojnë në mënyrë aktive kushte të parregullta aktuale.

Si të testoni dhe rivendosni një RCD ose GFCI

1. Sigurohu që RCD ose GFCI të jetë i ndezur.

2. Shtypni butonin TEST për të simuluar një defekt.

3. Konfirmoni që pajisja fiket dhe ndërpret energjinë.

4. Shtypni butonin RESET për të rivendosur energjinë.

5. Kontrolloni nëse qarku ose priza po funksionon përsëri.

6. Nëse nuk rivendoset, shkëputni pajisjet e lidhura dhe provoni përsëri.

7. Nëse problemi vazhdon, pajisja ose instalimet elektrike mund të kenë nevojë për inspektim.

Lloji AC vs Lloji A vs Lloji F vs Lloji B RCD

Specifikimi	Lloji AC RCD	Lloji A RCD	Lloji F RCD	Lloji B RCD
Lloji i zbulimit	vetëm AC	AC + DC pulsuese	AC + DC pulsuese + frekuencë e përzier	AC + DC pulsuese + DC e qetë
Më e mira për	Pajisjet bazë	Pajisjet shtëpiake	Pajisjet e drejtuara nga inverter	Karikues EV, sisteme diellore
Aplikimi	Ndriçim, ngrohje	Makina larëse, elektronikë	Kondicionerë, makinë	Sisteme industriale, EV, të rinovueshme
Niveli i mbrojtjes	bazë	Standard	E avancuar	Më e larta
Përdorimi modern	I kufizuar	E zakonshme	Në rritje	E specializuar

Ku përdoren zakonisht këto pajisje

• Zonat e banimit – Përdoret në banja, kuzhina, dhoma lavanderi dhe priza të jashtme ku ekspozimi i ujit rrit rrezikun e goditjes elektrike

• Ndërtesa komerciale – Instaluar në zyra, qendra tregtare dhe objekte publike për të siguruar mbrojtje të besueshme nga defektet e tokës

• Mjediset industriale – Përdoret në punishte dhe fabrika për të mbrojtur punëtorët nga rryma e rrjedhjes dhe rreziqet që lidhen me pajisjet

• Sheshe ndërtimi – Esenciale për veglat portative dhe instalime elektrike të përkohshme ku rreziqet elektrike janë më të larta

• Sistemet e jashtme – Zbatohet në ndriçimin e kopshtit, priza të jashtme dhe vende të lagështa për siguri të shtuar elektrike

• Pishina dhe zona me lagështi – Kërkohet për të parandaluar aksidentet në mjedise me lagështi të lartë

• Karikues EV dhe sisteme diellore – Përdoret në instalimet moderne për të siguruar funksionim të sigurt me ngarkesa elektrike të avancuara

konkluzioni

RCD dhe GFCI mbrojnë njerëzit nga goditja elektrike duke zbuluar rrymën e rrjedhjes dhe duke e fikur energjinë shpejt.Ndërsa funksionojnë në të njëjtën mënyrë, ato ndryshojnë në emërtimin, instalimin dhe aplikimin.Zgjedhja e pajisjes së duhur varet nga faktorë si niveli i udhëtimit, lloji i pajisjes dhe mjedisi i përdorimit.Kuptimi i veçorive të tyre, problemet e zakonshme dhe përdorimi i duhur ndihmon në sigurimin e një sistemi elektrik më të sigurt dhe më të besueshëm.
