ADUM5401WCRWZ-1RL është një izolator digjital me shpejtësi të lartë i prodhuar nga Analog Devices, i dizajnuar për të siguruar izolim elektrik të fortë dhe transferim të shënjimit në mjedise sfiduese industriale dhe automobilistike. Ky qark i avancuar i integruar ofron izolim digjital shumë-kanalësh për përdorim të përgjithshëm, me besueshmëri të jashtëzakonshme dhe integritet të sinjalit.
Përdor teknologji inovative të lidhjes magnetike për të arritur izolim galvani, duke ofruar izolim të qëndrueshëm me 2500Vrms që efektivisht parandalon zhurmat elektrike, lidhjet tokësore dhe dëmtime të mundshme ndërmjet segmenteve të qarkut. Dizajni i tij i sofistikuar mundëson transmetimin e sinjalit pa ndërprerje ndërmjet domain-eve të ndryshme elektrike duke ruajtur cilësinë e sinjalit dhe duke mbrojtur sistemet elektronike të ndjeshme.
I funksionon në një gamë të gjerë temperaturash prej -40°C deri në 105°C, ky izolator digjital i montuar sipërfaqësor është projektuar posaçërisht për aplikacione automobilistike dhe industriale që kërkojnë transmetim të shpejtë dhe të saktë të sinjalit. Pajisja mbështet shpejtësi të dhënash deri në 25Mbps, duke siguruar transferim të shpejtë dhe të saktë të sinjalit me deformim të minimal të gjatësisë së pulsit (maksimalisht 6ns) dhe kohë të shpejtë ngritjeje/djegjeje prej 2.5ns.
Dëshmitë kryesore përfshijnë pako të kompakte 16-SOIC, kompatibilitet me tensione furnizimi prej 3V deri në 5.5V, dhe konfigurim unidirecional të kanaleve. Izolatori ka tre hyrje në Anën 1 dhe një hyrje në Anën 2, duke ofruar rrugë të ndryshme për transmetimin dhe integrimin e shënjimit. Rezistenca e tij e jashtëzakonshme ndaj efekteve transiente të modit të zakonshëm prej 25kV/s garanton performancë të besueshme në mjedise me zhurmë elektrike.
Ky izolator digjital është veçanërisht i përshtatshëm për elektronikun automobilistike, sistemet e kontrollit industrial, pajisjet mjekësore dhe interfacet komunikimi ku izolimi elektrik është kritik. Dizinimi i tij i fortë dhe teknologjia e avancuar magnetike e bëjnë atë zgjidhjen ideale për aplikacione që kërkojnë transmetim të sinjalit të besueshëm dhe me cilësi të lartë ndërmjet potencialeve të ndryshme elektrike.
Modelet e alternative ekuivalente në treg përfshijnë ADUM5402, ADUM5403 dhe ADUM5404 të Analog Devices-së, që ofrojnë karakteristika të ngjashme izolimi me konfigurime të ndryshme të kanaleve dhe parametra specifikë të performancës. Prodhues të tjerë si Texas Instruments dhe Silicon Labs prodhojnë gjithashtu produkte të krahasueshme me specifikime të ngjashme.
ADUM5401WCRWZ-1RL paraqet një zgjidhje të sofistikuar për inxhinierët që kërkojnë izolim digjital të besueshëm dhe me performancë të lartë në sisteme elektronike sfiduese, duke ofruar integritet të shënjimit të shkëlqyeshëm dhe mbrojtje kundër ndërhyrjeve elektrike.
ADUM5401WCRWZ-1RL Atributet Kryesore Teknike
ADUM5401WCRWZ-1RL është një izolues dixhital i avancuar me katër kanale njëdrejtimëshe, me teknologji magnetike të avancuar për siguri dhe stabilitet të lartë, duke ofruar vlerë deri në 2500Vrms izolim dhe aftësi për transmetim më të shpejtë deri në 25Mbps. Temperatura e funksionimit shtrihet nga -40°C deri në 105°C, duke e bërë të përshtatshëm për aplikime në automjete dhe industria ku kërkojnë rezistencë dhe besueshmëri të lartë.
ADUM5401WCRWZ-1RL Madhësia e Paketimit

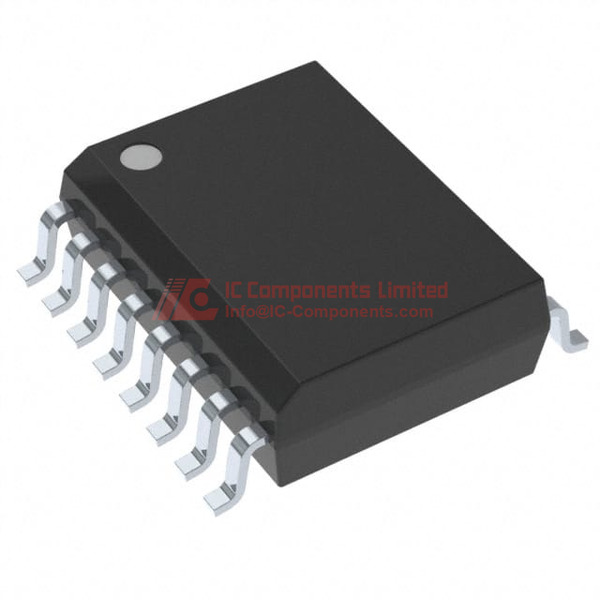

ADUM5401WCRWZ-1RL vjen në paketim standard 16-SOIC (Ikurrues i integruar i shkurtër), me gjerësi prej 0.295" (7.50mm), i përshtatshëm për montim sipërfaqësor. Ai ofrohet në paketim shiriti dhe rrethi (tape & reel), duke bërë të mundur asamblimin automatik të PCB-ve. Paketa mbështet 2400 njësi për rull, duke optimizuar prodhimin masiv. Teknikat e izolimit sigurojnë izolim elektrik të fortë dhe stabilitet termik deri në 105°C.
ADUM5401WCRWZ-1RL Aplikimi
Ky produkt është ideal për aplikime automobilistike dhe industriale që kërkojnë izolim dixhital të fortë së bashku me furnizim të izoluar të energjisë. Përdoret kryesisht për izolimin e sinjaleve në ndërfaqen e mikrokontrollorëve, transceiverët CAN ose RS-232/RS-485, si dhe sisteme që kanë nevojë për izolim të fortë dhe hapësirë të kufizuar në bordin, si në njësi elektronike kontrolli automjetesh, invertera fuqie dhe ndërfaqe të automatikës industriale.
ADUM5401WCRWZ-1RL Karakteristikat
ADUM5401WCRWZ-1RL disponon katër kanale izolimi dixhital me drejtim të njëanshëm, duke përdorur teknologji të avancuar magnetike për besueshmëri të lartë edhe në mjedise me zhurmë. Siguron izolim prej deri në 2500Vrms dhe furnizim të izoluar energjie, duke shmangur nevojën për konvertues të veçantë DC/DC. Kapaciteti i transmetimit deri në 25Mbps e bën të përshtatshëm për aplikime të shpejta. Koha e vonesës së propagimit është deri në 60ns me distorsion minimale të gjatësisë së pulzimit (deri në 6ns), duke garantuar integritet të lartë të sinjalit dhe kohë të saktë. Koha e ngritjes dhe uljes (tipike) është 2.5ns, duke mbështetur sinjale dixhitale që kalojnë shpejt. Dhe është i projektuar për jetëgjatësi të gjerë në temperaturë pune prej -40°C deri në 105°C, plotëson kërkesat e rrepta automobilistike. Përfshin ndërveprim të lartë ndaj transienteve të zakonshme (nga 25kV/μs), duke siguruar performancë të vazhdueshme edhe me ndryshime të shpejta të potencialit të tokës dhe zhurmës elektrike. Dizajni i tij bashkëpërfill konfiguração fleksibël të pinëve (3 hyrje në njërën anë, 1 në anën tjetër) për dizajne të ndryshme qarku.
ADUM5401WCRWZ-1RL Karakteristikat e Cilësisë dhe Sigurisë
ADUM5401WCRWZ-1RL është në përputhje me rregulloret e RoHS (ju lutemi kërkoni verifikim të inventarit për detaje të pjesës specifike), duke garantuar burim të përgjegjshëm për mjedisin. Aftësia e izolimit ofron mbrojtje të qëndrueshme për pajisjet dhe përdoruesit, ndërsa mbrojtja kundër përballjeve (surge protection) dhe qëndrueshmëria ndaj temperaturës së lartë kontribuojnë në sigurinë e përgjithshme të qarkut. Droja përmes testimeve në mjedise autovarme me standarde të rrepta, ofron masa mbrojtëse si imunitet i lartë ndaj transienteve dhe izolim elektrik, duke përmbushur kërkesat më strikte të sigurisë.
ADUM5401WCRWZ-1RL Kompatibiliteti
Me një gamë të furnizimit prej 3V deri në 5.5V dhe me formë standarde 16-SOIC për montim sipërfaqësor, ky izolues dixhital është i përshtatshëm për shumë mikrocontrollerë modernë, sensorë dixhitalë dhe kontrollues ndërfaqeje. Si izolues dixhital i përgjithshëm me energji të izoluar të integruar, e thjeshton ndërlidhjen në PCB dhe dizajnin e sistemit, duke reduktuar nevojën për module të jashtme për izolimin e energjisë në aplikime automobilistike, industriale dhe komunikuese.
ADUM5401WCRWZ-1RL Fizika e të Dhënave PDF
Për detaje të plota, grafikë të performancës dhe udhëzues të projektimit të rekomanduar, faqja jonë ofron skedën PDF më autoritative dhe të azhurnuar për ADUM5401WCRWZ-1RL. Ju këshillojmë fuqimisht që të shkarkoni këtë dokument direkt nga kjo faqe për të siguruar referencë për informacionin më të fundit teknik dhe certifikatat e përputhshmërisë.
