EMC Shpjegoi: EMI, Testimi, Standardet dhe Teknikat Mbrojtëse

Përputhshmëria elektromagnetike (EMC) ndihmon pajisjet elektronike të funksionojnë siç duhet pa shkaktuar ose marrë ndërhyrje elektromagnetike të padëshiruara (EMI).Ndërsa elektronika moderne bëhet më e shpejtë dhe më e lidhur, kontrolli i zhurmës elektromagnetike është bërë i rëndësishëm në pajisje të tilla si kompjuterët, telefonat inteligjentë, pajisjet industriale dhe sistemet e komunikimit.Ky artikull shpjegon bazat EMC, testimin EMC, emetimet kundrejt imunitetit, standardet EMC, teknikat e projektimit dhe problemet e zakonshme EMC në sistemet elektronike.

Katalogu

Figura 1: Përputhshmëria elektromagnetike (EMC)

Çfarë është EMC?

Përputhshmëria elektromagnetike (EMC) është aftësia e një pajisjeje ose sistemi elektronik për të punuar siç duhet pa shkaktuar ose marrë ndërhyrje elektromagnetike të padëshiruara (EMI).Me fjalë të thjeshta, EMC siguron që produktet elektronike si telefonat inteligjentë, kompjuterët, makineritë industriale dhe pajisjet e komunikimit mund të funksionojnë normalisht ndërsa ndajnë të njëjtin mjedis me pajisje të tjera elektronike.Ndërsa pajisjet moderne bëhen më të shpejta dhe më të lidhura, kontrolli i zhurmës elektromagnetike është bërë gjithnjë e më i rëndësishëm për të ruajtur performancën e qëndrueshme, për të parandaluar ndërhyrjet në sinjal dhe për të përmbushur kërkesat e pajtueshmërisë me EMC të përdorura në shumë industri elektronike dhe elektrike.

Si funksionon testimi dhe pajtueshmëria EMC

Testimi dhe pajtueshmëria EMC përdoren për të vlerësuar nëse një pajisje elektronike mund të funksionojë saktë në mjedisin e saj elektromagnetik pa shkaktuar ose marrë ndërhyrje të tepërta elektromagnetike (EMI).Testimi EMC është i rëndësishëm sepse sistemet elektronike moderne funksionojnë afër njëri-tjetrit dhe mund të përjetojnë lehtësisht paqëndrueshmëri të sinjalit, gabime komunikimi ose probleme të performancës të shkaktuara nga zhurma elektromagnetike.

Testimi i emetimeve të EMC

Testimi i emetimeve EMC mat zhurmën elektromagnetike të krijuar nga një pajisje elektronike.Këto emetime zakonisht ndahen në:

• Emetimet e kryera

• Emetimet e rrezatuara

Emetimet e përçuara udhëtojnë përmes linjave të energjisë dhe kabllove të sinjalit, ndërsa emetimet e rrezatuara përhapen në ajër si valë elektromagnetike.Rregulloret EMC i kufizojnë këto emetime për të parandaluar ndërhyrjen me pajisjet elektronike aty pranë.

Testimi i imunitetit EMC

Testimi i imunitetit EMC vlerëson se sa mirë një pajisje mund t'i rezistojë shqetësimeve të jashtme elektromagnetike pa keqfunksionuar.Testet e zakonshme të imunitetit përfshijnë:

• Shkarkimi elektrostatik (ESD)

• Kalimtar i shpejtë elektrik (EFT)

• Testimi i mbitensionit

• Testimi i imunitetit të rrezatuar

Këto teste simulojnë kushtet elektromagnetike të botës reale që produktet elektronike mund të përjetojnë gjatë funksionimit.

Standardet e Pajtueshmërisë EMC

Për të përmbushur kërkesat e pajtueshmërisë me EMC, produktet testohen sipas standardeve të tilla si rregulloret FCC, CISPR dhe IEC përpara se të hyjnë në treg.Nëse një produkt dështon në testimin EMC, inxhinierët zakonisht përmirësojnë paraqitjen e PCB-së, mbrojtjen, tokëzimin ose dizajnin e filtrimit EMI për të përmirësuar performancën EMC dhe besueshmërinë e sistemit.

Testimi i Para-Pajtueshmërisë EMC

Testimi i para-përputhshmërisë EMC është një proces vlerësimi i hershëm i kryer gjatë zhvillimit të produktit përpara testimit zyrtar të certifikimit EMC.Inxhinierët përdorin testimin e para-përputhshmërisë për të identifikuar problemet e ndërhyrjeve elektromagnetike (EMI), çështjet e integritetit të sinjalit ose dobësitë e paraqitjes së PCB-ve në një fazë të hershme.Zbulimi i problemeve EMC përpara certifikimit përfundimtar ndihmon në uljen e kostove të ridizajnimit, shkurton kohën e zhvillimit dhe përmirëson shanset për të kaluar testimin zyrtar të pajtueshmërisë EMC.

Veçori	EMC Testimi Para-Pajtueshmërisë
Kryesor Qëllimi	Zbuloni EMC çështjet para certifikimit zyrtar
Zhvillimi Skena	Prototipi dhe faza e zhvillimit të produktit
Kryesor Fokusimi	EMI e hershme zgjidhjen e problemeve dhe përmirësimin e dizajnit
Tipike Pajisjet	Spektri analizues, sonda afër fushës, LISN
E zakonshme Problemet e gjetura	Paraqitja e PCB-ve zhurma, çështjet e tokëzimit, dobësitë mbrojtëse
Kryesor Përfitimet	Më e ulët kostoja e ridizajnimit dhe korrigjimi më i shpejtë i EMC
E zakonshme Rregullime inxhinierike	PCB optimizim, përmirësime mbrojtëse, filtrim EMI
Tipike Përdoruesit	Inxhinierët EMC dhe ekipet e dizajnit të harduerit
Bota reale Shembull	Duke identifikuar rrezatuan çështjet EMI përpara certifikimit laboratorik

EMC vs EMI: Dallimet kryesore

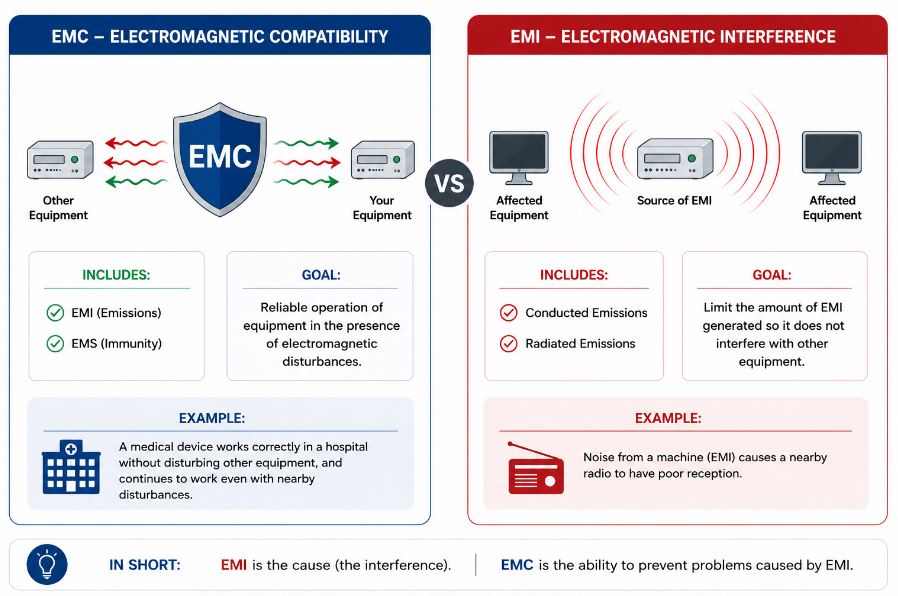

Figura 2: EMC kundrejt EMI

Veçori	EMC (Përputhshmëria elektromagnetike)	IKE (Ndërhyrja elektromagnetike)
Përkufizimi	Aftësia e një pajisja të funksionojë siç duhet pa ndërhyrje	Të padëshiruar zhurma elektromagnetike që prish funksionimin elektronik
Kryesor Fokusimi	Përputhshmëria ndërmjet sistemeve elektronike	Elektromagnetike shqetësim apo zhurmë
Sistemi Rëndësia	Siguron funksionim i qëndrueshëm dhe i besueshëm	Mund të shkaktojë degradimi ose mosfunksionimi i sinjalit
Dizajn Qëllimi	Parandaloni dhe kontrolloni problemet e ndërhyrjeve	Zvogëloni ose eliminoni emetimet e padëshiruara
Tipike Vlerësimi	EMC testimi i përputhshmërisë dhe imunitetit	Emetimet matje dhe analiza e zhurmës
E zakonshme Shkaqet	PCB e dobët plan urbanistik, tokëzim i dobët, mbrojtje joadekuate	Ndërrimi qarqet, motorët, transmetuesit RF
Bota reale Shembull	Një produkt duke kaluar certifikimin EMC	Wi-Fi ndërhyrja që prek pajisjet audio

Emetimet EMC kundrejt imunitetit

Veçori	EMC Emetimet	EMC Imuniteti
Përkufizimi	Elektromagnetike zhurma e krijuar nga një pajisje elektronike	Aftësia e një pajisje për t'i rezistuar ndërhyrjeve të jashtme elektromagnetike
Kryesor Fokusimi	Parandalimi ndërhyrje në sistemet e afërta	Ruajtja funksionim i qëndrueshëm gjatë ndërhyrjes
Qëllimi	Kontrollet emetimet e padëshiruara elektromagnetike	Siguron performancë e besueshme në rast të shqetësimeve elektromagnetike
E zakonshme Llojet	Drejtuar emetimet, emetimet e rrezatuara	ESD, EFT, rritje, imunitet i rrezatuar
Transmetimi Burimi	Gjeneruar brenda nga pajisja	Vjen nga mjediset e jashtme elektromagnetike
E zakonshme Shkaqet	Ndërrimi furnizimet me energji elektrike, motorët, qarqet me shpejtësi të lartë	Statike shkarkimi, rritjet e fuqisë, sinjalet RF
Testimi EMC Metoda	Drejtuar dhe testimi i emetimeve të rrezatuara	Imuniteti dhe testimi i shqetësimit
Tipike Problem	Pajisja ndërhyn me elektronikën aty pranë	Pajisja bëhet i paqëndrueshëm ose keqfunksionon
rëndësi	Kërkohet për Rregulloret e pajtueshmërisë me EMC	E rëndësishme për besueshmëria dhe qëndrueshmëria e produktit
Bota reale Shembull	Wi-Fi ndërhyrje nga pajisjet elektronike	Rivendosja e pajisjes shkaktuar nga shkarkimi elektrostatik

Emetimet e kryera kundrejt emetimeve të rrezatuara Shpjegohen

Figura 3: Emetimet e kryera kundrejt rrezatimit

Veçori	Drejtuar Emetimet	Rrezatuar Emetimet
Përkufizimi	Elektromagnetike zhurma e transmetuar përmes telave ose kabllove	Elektromagnetike zhurma e lëshuar nga ajri
Transmetimi Rruga	Linjat e energjisë, kabllot e sinjalit, gjurmët e PCB	Elektromagnetike valët në hapësirë të hapur
E zakonshme Burimet	Ndërrimi furnizimet me energji elektrike, konvertuesit DC-DC, motorët	Me shpejtësi të lartë qarqe, antena, pajisje wireless
Frekuenca Gama	Zakonisht interferenca me frekuencë të ulët	Zakonisht interferenca me frekuencë më të lartë
Efekti në Elektronikë	Mund të prezantojë zhurma në sistemet e lidhura	Mund të ndërhyjë me pajisje elektronike pranë
Testimi EMC Metoda	I matur duke përdorur LISN dhe teste të kryera të emetimit	I matur duke përdorur antena në dhomat EMC
E zakonshme Zgjidhjet	filtra EMI, rruaza ferriti, tokëzim i duhur	Mbrojtja, Optimizimi i paraqitjes së PCB-ve, menaxhimi i kabllove
Shembull i vërtetë	Zhurma duke udhëtuar përmes një kabllo energjie	Wi-Fi ndërhyrje nga pajisjet elektronike

Standardet EMC: FCC, CISPR dhe IEC Shpjeguar

Standardet EMC ndihmojnë për të siguruar që pajisjet elektronike plotësojnë kërkesat e përputhshmërisë elektromagnetike dhe mund të funksionojnë në mënyrë të besueshme pa shkaktuar ndërhyrje të tepruar elektromagnetike.

FCC Pjesa 15

FCC Pjesa 15 rregullon emetimet elektromagnetike nga produktet elektronike të shitura në Shtetet e Bashkuara.Ai zbatohet kryesisht për elektronikën dixhitale, pajisjet RF, kompjuterët, sistemet e komunikimit dhe produktet me valë.Pjesa 15 e FCC fokusohet në emetimet e kryera dhe të rrezatuara që mund të ndërhyjnë në sistemet e komunikimit radio.

Standardet CISPR

Standardet CISPR ofrojnë kufizime ndërkombëtare EMC dhe metoda matëse për kategori të ndryshme produktesh.Shembujt përfshijnë:

• CISPR 32 për emetimet e pajisjeve multimediale

• CISPR 35 për imunitetin e pajisjeve multimediale

Këto standarde përdoren gjerësisht në elektronikën e konsumit, sistemet industriale dhe pajisjet e komunikimit.

Seria IEC 61000-4

Seria IEC 61000-4 përcakton metodat bazë të testimit të imunitetit EMC të përdorura në mbarë botën.Këto standarde përfshijnë:

• IEC 61000-4-2 për testimin ESD

• IEC 61000-4-4 për testimin EFT

• IEC 61000-4-5 për testimin e mbitensionit

Këto teste vlerësojnë se si produktet elektronike reagojnë ndaj shqetësimeve elektromagnetike të botës reale.

Pse grupi standard i aplikueshëm varet nga produkti dhe tregu

Produkte të ndryshme elektronike kërkojnë standarde të ndryshme EMC në varësi të:

• kategoria e produktit

• mjedis operativ

• tregu i synuar

• kërkesat rregullatore

Për shembull, pajisjet elektronike të automobilave, pajisjet mjekësore, sistemet industriale dhe pajisjet elektronike të konsumit shpesh ndjekin standarde të ndryshme të pajtueshmërisë me EMC.

Teknikat e projektimit EMC: Mbrojtja, tokëzimi dhe filtrimi

Mbrojtja

Mbrojtja përdoret për të bllokuar zhurmën elektromagnetike nga hyrja ose dalja nga një pajisje elektronike.Zakonisht përdor mbyllje metalike, materiale përçuese ose kabllo të mbrojtura për të kontrolluar emetimet e rrezatimit dhe për të mbrojtur qarqet e ndjeshme nga ndërhyrjet e jashtme.Mbrojtja përdoret zakonisht në sistemet e komunikimit, kompjuterët dhe pajisjet elektronike me shpejtësi të lartë për të përmirësuar performancën EMC.

Tokëzimi

Tokëzimi siguron një pikë referimi të qëndrueshme elektrike dhe ndihmon që zhurma e padëshiruar të largohet në mënyrë të sigurt nga komponentët e ndjeshëm.Tokëzimi i duhur mund të minimizojë emetimet e kryera, të përmirësojë stabilitetin e sinjalit dhe të parandalojë problemet EMC të shkaktuara nga zhurma elektrike ose unazat e tokës.Dizajni i mirë i tokëzimit është i rëndësishëm në paraqitjet e PCB-ve, furnizimin me energji elektrike dhe sistemet elektronike industriale.

Filtrimi

Filtrimi përdoret për të hequr zhurmën e padëshiruar elektrike nga linjat e energjisë dhe kabllot e sinjalit.Filtrat e zakonshëm EMI përfshijnë rruaza ferrit, kondensatorë dhe induktorë që ndihmojnë në bllokimin e ndërhyrjeve me frekuencë të lartë duke lejuar kalimin e sinjaleve normale.Filtrimi përdoret gjerësisht në ndërrimin e furnizimeve me energji elektrike, elektronikës së automobilave dhe pajisjeve të konsumit për të përmirësuar pajtueshmërinë me EMC dhe për të ruajtur funksionimin e qëndrueshëm elektronik.

Shembuj të botës reale të problemeve të EMC

Problemi EMC	Shkak	Efekti në Pajisja	Çështje e përbashkët
Zhurmë audio në folës	Smartphone RF ndërhyrje	Zhurma brenda dalje audio	I varfër izolimi elektromagnetik
Sinjali Wi-Fi jostabiliteti	Rrezatuar emetimet nga elektronika	Wireless i dobët lidhje	Sinjali ndërhyrje
Automobilistikë gabimet e sensorit	EMI nga elektronika e fuqisë	E pasaktë leximet e sensorëve	elektrike ndërprerje e zhurmës
Industriale dështimi i sinjalit të kontrollit	Drejtuar emetimet nga motorët	Komunikimi gabimet	E paqëndrueshme sinjalet e kontrollit
Ekrani dridhje	Kabllo e keqe mburojë	E paqëndrueshme dalje video	Elektromagnetike shqetësim
USB problemet e komunikimit	Me shpejtësi të lartë interferenca në sinjal	Transferimi i të dhënave gabimet	Sinjali çështjet e integritetit

konkluzioni

EMC është e rëndësishme për përmirësimin e besueshmërisë dhe performancës së pajisjeve elektronike.Kuptimi i testimit EMC, emetimet dhe imuniteti, standardet EMC dhe teknikat e projektimit mund të ndihmojnë në reduktimin e problemeve të ndërhyrjeve elektromagnetike dhe përmirësimin e stabilitetit të sistemit.Mbrojtja e duhur, tokëzimi, filtrimi dhe testimi i para-përputhjes gjithashtu ndihmojnë produktet elektronike të përmbushin kërkesat e pajtueshmërisë me EMC dhe të funksionojnë në mënyrë efektive në mjediset e botës reale.
