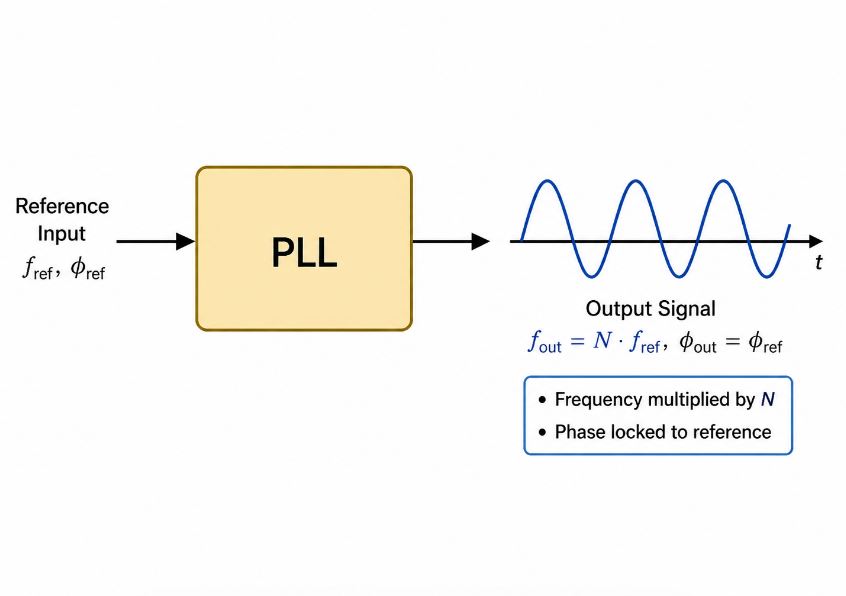

Liku i bllokuar në fazë (PLL) Shpjegohet: Si funksionon, llojet dhe ndryshimet kryesore

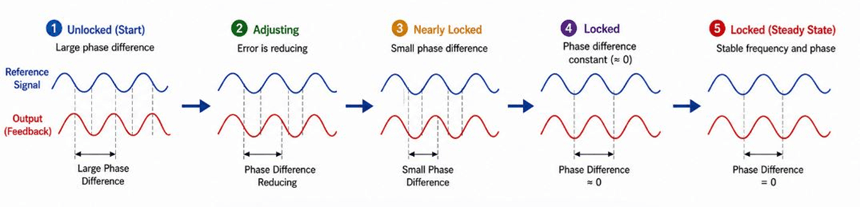

Procesi i kyçjes PLL është procedura e rregullimit hap pas hapi që lejon një cikli të kyçur në fazë (PLL) të sinkronizojë sinjalin e tij të daljes me një sinjal hyrës referencë.Gjatë këtij procesi, PLL krahason vazhdimisht diferencën e fazës midis sinjalit të referencës dhe sinjalit të reagimit nga dalja VCO.Më pas, cikli korrigjon automatikisht gabimet e frekuencës dhe fazës derisa të dy sinjalet të bëhen të njëanshme dhe të qëndrueshme.

• Gjendja e shkyçur (Fillimi) - Në fillim, sinjali i daljes PLL nuk është i sinkronizuar me sinjalin e referencës.Diferenca e fazës dhe frekuencës midis dy sinjaleve është e madhe, kështu që detektori i fazës gjeneron një sinjal të madh gabimi.Kjo i tregon PLL se frekuenca VCO duhet të korrigjohet.

• Faza e rregullimit - Sinjali i gabimit kalon nëpër filtrin e lakut dhe ndryshon tensionin e kontrollit të dërguar në VCO.VCO më pas rregullon frekuencën e tij të daljes për t'u afruar me frekuencën e referencës.Ndërsa korrigjimi vazhdon, diferenca e fazës gradualisht bëhet më e vogël.

• Skena Pothuajse e Mbyllur - Në këtë fazë, frekuenca e daljes PLL është tashmë afër sinjalit të referencës.Detektori i fazës tani prodhon vetëm një sinjal të vogël korrigjimi sepse mospërputhja e kohës është reduktuar ndjeshëm.Rregullime të vogla vazhdojnë ende për të përmirësuar sinkronizimin.

• Gjendja e kyçur - Pasi diferenca e fazës bëhet gati zero, PLL arrin gjendjen e bllokimit.Sinjali i daljes dhe sinjali i referencës tani funksionojnë në të njëjtën frekuencë dhe mbajnë një marrëdhënie të qëndrueshme fazore.

• Operacioni me gjendje të qëndrueshme të kyçur - Pas kyçjes, PLL monitoron vazhdimisht sinjalin e reagimit dhe korrigjon automatikisht gabimet e vogla të kohës të shkaktuara nga zhurma, ndryshimet e temperaturës ose shqetësimet e sinjalit.Kjo lejon që PLL të mbajë një dalje të qëndrueshme të sinkronizuar me kalimin e kohës.

Llojet e PLL: Analoge, Dixhitale, Thyesore-N, Integer-N

1. PLL analoge

Një PLL analoge është një lloj tradicional i ciklit të mbyllur me fazë i ndërtuar kryesisht me komponentë analogë si detektor fazor, filtër laku dhe oshilator i kontrolluar nga tensioni (VCO).Funksionon duke krahasuar fazën e sinjalit hyrës me sinjalin e reagimit nga VCO.Nëse ka një ndryshim, PLL gjeneron një tension gabimi që rregullon frekuencën VCO derisa të dy sinjalet të sinkronizohen.PLL-të analoge përdoren zakonisht në radiot FM, sistemet e komunikimit analog dhe qarqet e demodulimit të sinjalit, sepse ato mund të gjurmojnë pa probleme sinjalet e vazhdueshme analoge.

2. PLL dixhitale

Një PLL dixhitale përdor qarqet dixhitale për të kontrolluar procesin e sinkronizimit në vend që të mbështetet plotësisht në komponentët analogë.Ai krahason sinjalet dixhitale të kohës dhe rregullon orën e daljes në mënyrë elektronike për të përputhur me sinjalin e referencës.PLL dixhitale përdoren zakonisht në mikroprocesorë, sisteme komunikimi dixhital dhe qarqe të rikuperimit të orës, sepse ato ofrojnë integrim më të mirë me elektronikën dixhitale dhe stabilitet të përmirësuar në sistemet me shpejtësi të lartë.

3. PLL tërësisht dixhitale (ADPLL)

Një PLL tërësisht dixhitale zëvendëson pothuajse të gjitha blloqet analoge me qarqe logjike dixhitale dhe algoritme të kontrollit dixhital.Në vend të përdorimit të një VCO dhe filtri analog, sistemi përdor oshilatorë të kontrolluar në mënyrë dixhitale dhe blloqe përpunimi dixhital për të gjeneruar sinkronizim.ADPLL-të përdoren gjerësisht në çipat modernë CMOS, pajisjet me valë dhe qarqet e integruara me fuqi të ulët, sepse ato janë më të lehta për t'u integruar në proceset gjysmëpërçuese dixhitale dhe mund të reduktojnë konsumin e energjisë.

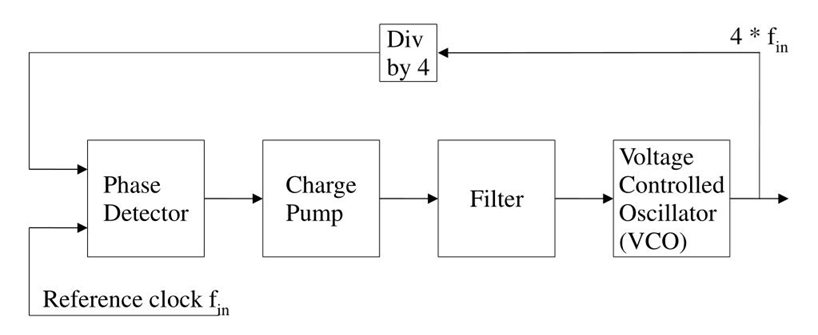

4. Ngarkesa-Pompa PLL

Një PLL me pompë ngarkimi është një nga arkitekturat më të zakonshme PLL të përdorura në elektronikën moderne.Ai përdor një detektor të frekuencës së fazës dhe një pompë ngarkimi për të gjeneruar rryma korrigjuese bazuar në dallimet fazore midis sinjaleve hyrëse dhe reagimit.Këto rryma kalojnë nëpër një filtër lak për të krijuar një tension kontrolli për VCO.VCO më pas rregullon frekuencën e tij derisa PLL të arrijë bllokimin.PLL-të e pompës së karikimit janë të njohura në sintetizuesit RF, gjeneratorët e orës dhe sistemet e komunikimit sepse ato ofrojnë kontroll të saktë të frekuencës dhe performancë të shpejtë të kyçjes.

5. Numri i plotë-N PLL

Një PLL me numër të plotë-N përdor një ndarës frekuence me vlera të ndarjes së numrit të plotë.PLL shumëzon frekuencën e referencës me një raport të plotë për të gjeneruar frekuencën e dëshiruar të daljes.Për shembull, një vlerë ndarëse prej 4 prodhon një frekuencë dalëse katër herë më të lartë se sinjali i referencës.PLL-të me numër të plotë-N janë më të thjeshta dhe më të lehta për t'u dizajnuar, duke i bërë ato të zakonshme në gjenerimin e orës dhe sistemet bazë RF, megjithëse madhësia e hapave të tyre të frekuencës është e kufizuar.

6. Thyesore-N PLL

Një PLL Fractional-N përmirëson fleksibilitetin e frekuencës duke lejuar vlerat e pjestuesve thyesorë në vend të vetëm numrave të plotë.Kjo lejon që PLL të gjenerojë frekuenca dalëse me hapa shumë më të vegjël akordimi dhe rezolucion më të lartë.Ai funksionon duke ndërruar me shpejtësi midis vlerave të ndryshme të ndarësit për të arritur një raport mesatar thyesor.PLL-të Fractional-N përdoren gjerësisht në komunikimin pa tel, transmetuesit RF dhe sintetizuesit e frekuencës, sepse ato mbështesin akordimin e saktë të frekuencës në sistemet moderne me shpejtësi të lartë.

7. Software PLL

Një PLL softuerësh kryen sinkronizimin duke përdorur algoritme softuerike në vend të qarqeve të dedikuara harduerike PLL.Sistemi mat vazhdimisht dallimet e fazës ose frekuencës dhe rregullon kohën përmes përpunimit dixhital.PLL-të e softuerit përdoren shpesh në radio të përcaktuara nga softueri, kontrollin e motorit, sinkronizimin e rrjetit dhe sistemet audio sepse ato ofrojnë kontroll fleksibël të sinjalit pa kërkuar pajisje komplekse PLL.

8. PLL optike

Një PLL optike është projektuar për sistemet e komunikimit optik ku sinjalet e dritës duhet të mbeten të sinkronizuara.Ajo funksionon në mënyrë të ngjashme me një PLL elektronike, por kontrollon fazën dhe frekuencën e transportuesve optikë në vend të sinjaleve elektrike.PLL optike përdoren zakonisht në komunikimin me fibra optike, marrës optikë koherentë dhe sisteme fotonike ku sinkronizimi i saktë i sinjalit optik është i nevojshëm për transmetimin e të dhënave me shpejtësi të lartë.

PLL vs Oscilator kristal vs DDS (Dallimet kryesore)

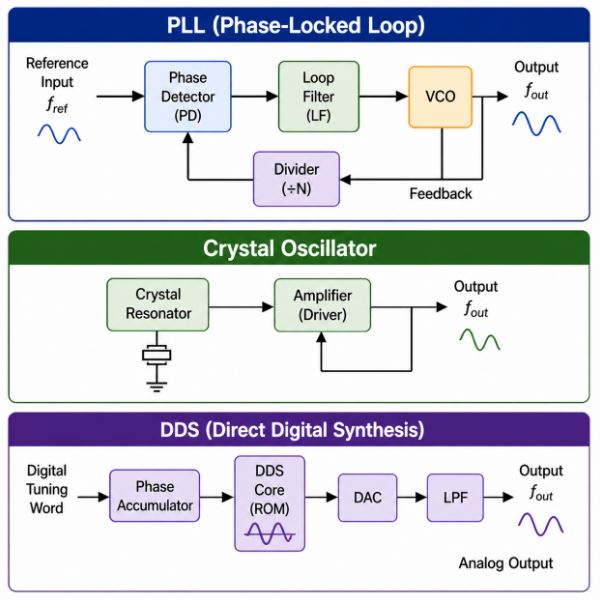

Figura 3: PLL vs oshilator kristal kundrejt DDS

Veçori	Faza-kyçur Lak	Kristal Oscilator	Direkt Sinteza dixhitale
Qëllimi kryesor	Frekuenca sinteza dhe sinkronizimi i sinjalit	Gjeneroni shumë orë referencë e qëndrueshme	Gjeneroni frekuencat dhe format e valëve të kontrolluara në mënyrë dixhitale
Puna kryesore Parimi	Përdor reagimet lak për të kyçur fazën e daljes/frekuencën ndaj sinjalit të referencës	Përdor kuarc rezonancë kristalore për lëkundje të qëndrueshme	Përdor dixhital akumulimi fazor dhe gjenerimi i formës valore DAC
Blloqet kryesore	Detektor fazor, filtri i lakut, VCO, ndarës	Kristal rezonator dhe përforcues	Faza akumulator, tabela e kërkimit ROM, DAC, filtër me kalim të ulët
Frekuenca Stabiliteti	E lartë, varet nga burim referimi	Shumë e lartë stabilitet dhe lëvizje të ulët	Dixhital i lartë saktësia e frekuencës
Frekuenca Fleksibiliteti	Shumë fleksibël	E kufizuar fikse frekuenca	Jashtëzakonisht fleksibël dhe i programueshëm
Frekuenca Shumëzimi	po	Asnjë e drejtpërdrejtë shumëzimi	Dixhitale gjenerimi i frekuencës në vend të kësaj
Frekuenca e daljes Gama	Hz në shumë GHz	kHz në qindra prej MHz	Hz në qindra MHz ose GHz (me faza RF)
Mbyllja Mekanizmi	Po, kyçet në sinjal referencë	Asnjë reagim mbyllje	Nuk ka bllokim fazor cikli i reagimit
Zhurma e Fazës	E moderuar në të ulët në varësi të dizajnit	Faza shumë e ulët zhurma	Më e lartë e rreme zhurmë se oshilator kristal
Zhurmë Performanca	Mirë në PLL me cilësi të lartë	E shkëlqyeshme e ulët nervozizëm	E moderuar
Shpejtësia e ndërrimit	E moderuar	I ngadalshëm/i rregulluar frekuenca	Jashtëzakonisht i shpejtë ndërrimi i frekuencës
Frekuenca Rezolucioni	varet nga ndarës dhe orë referimi	Frekuencë fikse	Shumë mirë rezolucioni i frekuencës
Forma valore Brezi	Kryesisht sinteza e orës/frekuencës	Orë e qëndrueshme vetëm	Mund të gjenerojë sinus, katror, trekëndësh dhe forma valore arbitrare
Analog ose Dixhitale	Analoge, dixhitale, ose me sinjal të përzier	Kryesisht analoge rezonancë	Kryesisht dixhitale
Fuqia Konsumi	E moderuar	Shumë e ulët	E moderuar në të lartë
Kompleksiteti	Mesatare në të lartë	E thjeshtë	Dixhital i lartë kompleksiteti i përpunimit
E zakonshme Aplikacionet	sintetizues RF, CPU, komunikim me valë, rikuperim i orës	Mikrokontrolluesit, orët, orët, qarqet e kohës	Sinjali gjeneratorë, radar, radio të përcaktuara me softuer, gjeneratorë të formës së valës
Avantazhi kryesor	Frekuenca sinkronizimi dhe shumëzimi	Koha më e lartë stabiliteti	E saktë dhe kontroll i programueshëm i frekuencës
Kufizimi kryesor	Zhurma e fazës dhe çështjet e stabilitetit të lakut	I kufizuar fleksibiliteti i frekuencës	Spurs dhe DAC zhurma
Shembull teknologjitë	Transmetuesit RF, Gjeneratorë të orës PLL	Koha e kuarcit modulet	sintetizator DDS IC si AD9833 dhe AD9954

Gama e bllokimit vs diapazoni i kapjes Shpjegohet

Gama e kapjes është diapazoni i frekuencës ku PLL mund të zbulojë fillimisht dhe të kyçet në një sinjal hyrës.Nëse frekuenca e hyrjes është jashtë këtij intervali, PLL mund të mos jetë në gjendje të gjejë sinjalin dhe të nisë sinkronizimin.

Gama e bllokimit është diapazoni i frekuencës ku PLL mund të qëndrojë i sinkronizuar pasi të jetë bllokuar tashmë.Ky interval është zakonisht më i gjerë se diapazoni i kapjes, sepse është më e lehtë për një PLL të vazhdojë të gjurmojë një sinjal sesa të kyçet në të për herë të parë.

Me fjalë të thjeshta, diapazoni i kapjes do të thotë që PLL mund të gjejë sinjalin, ndërsa diapazoni i bllokimit do të thotë që PLL mund të qëndrojë i lidhur me sinjalin.Ky seksion është i dobishëm sepse shpjegon kufijtë realë të funksionimit të PLL në sistemet e komunikimit, qarqet RF dhe modelet e rikuperimit të orës.

Pse qarqet PLL dështojnë të kyçen

Qarqet PLL mund të dështojnë të kyçen kur sinjali i daljes nuk mund të sinkronizohet siç duhet me sinjalin e referencës.Kjo zakonisht ndodh kur PLL nuk mund të korrigjojë diferencën e fazës ose të frekuencës midis sinjalit të hyrjes dhe daljes VCO.Si rezultat, PLL mbetet i paqëndrueshëm, rregullon vazhdimisht frekuencën e tij ose humbet plotësisht sinkronizimin.

Dizajn i gabuar i filtrit të lakut - Nëse komponentët e filtrit të qarkut ose gjerësia e brezit nuk janë projektuar siç duhet, PLL mund të bëhet i paqëndrueshëm ose të përgjigjet shumë ngadalë gjatë sinkronizimit.Kjo mund të parandalojë që PLL të arrijë gjendjen e bllokimit.

Gama e kufizuar e frekuencës VCO - Oscilatori i kontrolluar nga tensioni (VCO) duhet të jetë në gjendje të sintonizojë në intervalin e kërkuar të frekuencës.Nëse frekuenca e referencës është jashtë intervalit të akordimit VCO, PLL nuk mund të sinkronizohet saktë.

Sinjali hyrës i dobët ose i zhurmshëm - Zhurma e tepërt elektrike, shtrembërimi i sinjalit ose orët e paqëndrueshme të referencës mund të ndërhyjnë në zbulimin e fazës.Kjo shkakton sinjale të gabuara gabimi dhe sjellje të paqëndrueshme të bllokimit.

Raporti i pasaktë i ndarësit - Cilësimet e gabuara të ndarësit në sistemet PLL Integer-N ose Fractional-N mund të shkaktojnë që frekuenca e reagimit të mos përputhet me sinjalin e referencës, duke parandaluar sinkronizimin.

Zhurma e furnizimit me energji elektrike - Burimet e paqëndrueshme të energjisë ose valëzimet e tensionit mund të shqetësojnë blloqet e ndjeshme PLL si detektorin VCO dhe fazor, duke shkaktuar paqëndrueshmëri të frekuencës ose humbje të bllokimit.

Problemet e paraqitjes dhe tokëzimit të PCB-ve - Paraqitja e dobët e PCB-ve, tokëzimi i papërshtatshëm ose ndërhyrja e sinjalit mund të sjellin zhurmë të padëshiruar në qarkun PLL, duke reduktuar saktësinë e sinkronizimit.

Frekuenca e hyrjes jashtë diapazonit të kapjes - Nëse frekuenca e sinjalit në hyrje është shumë larg nga diapazoni i funksionimit PLL, PLL mund të mos jetë në gjendje të zbulojë fillimisht dhe të bllokojë sinjalin.

Zhurma e tepërt e fazës ose nervozizmi - Nivelet e larta të zhurmës brenda sistemit mund të shqetësojnë vazhdimisht sinkronizimin e kohës, duke e bërë të vështirë ruajtjen e bllokimit të qëndrueshëm.

Ndryshimet e temperaturës dhe komponentëve - Ndryshimet e temperaturës dhe tolerancat e komponentëve mund të zhvendosin parametrat e funksionimit të PLL, duke ndikuar në stabilitetin dhe performancën e bllokimit.

Oscilator i paqëndrueshëm i referencës - Nëse vetë ora e referencës është e paqëndrueshme, PLL nuk mund të gjenerojë një sinjal dalës të sinkronizuar të qëndrueshëm.

Zhurma e fazës, nervozizmi dhe qëndrueshmëria në sistemet PLL

Parametri	Përshkrimi	Ndikimi
Zhurma e Fazës	Faza e vogël luhatjet	Redukton qartësia e sinjalit
Zhurmë	Koha variacion	Shkakton të dhëna gabimet
Stabiliteti	Aftësia për të rri i mbyllur	Siguron funksionim i besueshëm

Ku PLL përdoret në aplikacione reale

PLL në mikroprocesorë dhe CPU

Procesorët modern përdorin PLL për të gjeneruar orët e brendshme me shpejtësi të lartë të nevojshme për funksionimin e CPU-së.Një oshilator kristal mund të sigurojë një orë referimi me frekuencë të ulët si 25 MHz ose 100 MHz, por bërthama e procesorit mund të ketë nevojë për shpejtësi të orës në intervalin GHz.PLL shumëfishon frekuencën e referencës dhe gjeneron orë të sinkronizuara me shpejtësi të lartë për CPU-në, kontrolluesin e memories, cache, GPU dhe autobusët periferikë.

PLL-të janë gjithashtu të rëndësishme në procesorët me shumë bërthama, sepse të gjitha bërthamat duhet të qëndrojnë të sinkronizuara për të shmangur gabimet e kohës dhe transferimin e paqëndrueshëm të të dhënave.Në sistemet që mbështesin shkallëzimin dinamik të frekuencës, PLL mund të ndryshojë automatikisht frekuencën e orës për të zvogëluar konsumin e energjisë ose për të rritur performancën në varësi të ngarkesës së punës.PLL-të përdoren gjerësisht në procesorë nga Intel, AMD, ARM, Apple dhe sistemet FPGA me shpejtësi të lartë.

PLL në RF dhe komunikim me valë

Në sistemet e komunikimit RF, PLL-të përdoren kryesisht për gjenerimin e bartësve dhe sintezën e frekuencës.Sistemet me valë si Wi-Fi, Bluetooth, 4G, 5G, GPS dhe marrës radio kërkojnë frekuenca RF shumë të sakta për transmetimin dhe marrjen e sinjalit.PLL gjeneron këto frekuenca duke kyçur një VCO në një orë referimi të qëndrueshme.

Për shembull, në një transmetues RF të telefonit inteligjent, PLL gjeneron frekuenca oshilatore lokale të përdorura për konvertim në rritje dhe ulje gjatë komunikimit me valë.PLL-të Fractional-N përdoren zakonisht sepse ato lejojnë akordim shumë të mirë të frekuencës nëpër kanale të shumta komunikimi.IC-të e sintetizuesit RF si ADF4351, LMX2594 dhe MAX2871 përdorin arkitektura PLL për gjenerimin e frekuencave me brez të gjerë.

PLL në rikuperimin e të dhënave të orës (CDR)

Sistemet e komunikimit serial me shpejtësi të lartë shpesh transmetojnë të dhëna pa një linjë të veçantë ore, kështu që marrësi duhet të rikuperojë informacionin e kohës direkt nga rrjedha e të dhënave hyrëse.Qarqet e rikuperimit të të dhënave të orës (CDR) të bazuara në PLL e zgjidhin këtë problem duke nxjerrë orën e integruar nga sinjali i marrë dhe duke sinkronizuar kohën e marrësit me transmetuesin.

PLL-të përdoren shumë në lidhjet e komunikimit PCIe, USB, Ethernet, SATA, HDMI dhe optike.Për shembull, sistemet PCIe Gen4 dhe Gen5 funksionojnë me shpejtësi jashtëzakonisht të larta të të dhënave ku edhe gabimet e vogla të kohës mund të korruptojnë të dhënat.PLL rregullon vazhdimisht fazën dhe frekuencën e orës për të gjurmuar ndryshimet e sinjalit dhe për të mbajtur kampionimin e saktë të të dhënave.

PLL në sistemet GPS dhe satelitore

Marrësit GPS përdorin PLL për të gjurmuar sinjalet e dobëta të transportuesit satelitor dhe për të ruajtur sinkronizimin gjatë përpunimit të sinjalit.Meqenëse sinjalet GPS udhëtojnë në distanca të gjata nëpër atmosferë, ato mund të përjetojnë zhvendosje Doppler, zhurmë dhe ndryshim të kohës.PLL ndihmon në stabilizimin e frekuencës së transportuesit të marrë dhe lejon marrësin të deshifrojë me saktësi të dhënat e navigimit.

Në sistemet e komunikimit satelitor, PLL-të përdoren brenda sintetizuesve RF, transponderëve dhe sistemeve gjurmuese për të ruajtur gjenerimin e qëndrueshëm të transportuesit dhe sinkronizimin e frekuencës.PLL-të me zhurmë të ulët të fazës janë veçanërisht të rëndësishme sepse paqëndrueshmëria e kohës mund të zvogëlojë cilësinë e sinjalit dhe saktësinë e komunikimit.

PLL në sistemet e radarit

Sistemet e radarit përdorin PLL për të gjeneruar frekuenca të qëndrueshme mikrovalore për transmetimin e sinjalit dhe zbulimin e objektivit.Në sistemet e radarëve me grup fazash dhe radarëve FMCW, PLL kontrollon fshirjet e sakta të frekuencës dhe ruan sinkronizimin midis sinjaleve të transmetuara dhe të marra.

Për shembull, sistemet e radarëve të automobilave që funksionojnë në 24 GHz ose 77 GHz përdorin sintetizues PLL për të gjeneruar sinjale RF shumë të qëndrueshme për zbulimin e objekteve, matjen e shpejtësisë dhe shmangien e përplasjeve.Çdo paqëndrueshmëri e frekuencës ose zhurmë e tepërt e fazës mund të zvogëlojë rezolucionin e radarit dhe saktësinë e objektivit.

PLL në sinkronizimin audio dhe video

Sistemet audio dhe video përdorin PLL për të mbajtur kohën të sinkronizuar midis sinjaleve të shumta dixhitale.Në televizionet dixhitale, procesorët video, sistemet HDMI dhe ndërfaqet audio, PLL-të rikuperojnë orët dhe parandalojnë mospërputhjen e kohës midis transmetimeve të të dhënave të transmetuara dhe të marra.

Për shembull, marrësit HDMI përdorin PLL për të rikuperuar orët serike me shpejtësi të lartë nga sinjalet video në hyrje.Në sistemet audio DAC, PLL-të ndihmojnë në reduktimin e nervozizmit dhe ruajtjen e ritmeve të sakta të kampionimit të audios, duke përmirësuar cilësinë e zërit dhe duke reduktuar shtrembërimin gjatë riprodhimit.

PLL në Sistemet e Kontrollit të Motorit

Sistemet e kontrollit të motorit përdorin PLL për të sinkronizuar pozicionin, shpejtësinë dhe frekuencën e rrotullimit të motorit.Në motorët DC pa furça (BLDC), motorët servo dhe disqet e motorëve industrialë, PLL-të ndihmojnë në gjurmimin e pozicionit të rotorit dhe ruajtjen e kontrollit të qëndrueshëm të shpejtësisë.

PLL-të përdoren gjithashtu në sistemet e kontrollit të motorit pa sensorë, ku kontrolluesi vlerëson pozicionin e rotorit duke përdorur sinjalet e reagimit elektrik në vend të sensorëve fizikë.Kjo përmirëson efikasitetin, zvogëlon koston e harduerit dhe mbështet funksionimin më të butë të motorit në robotikë, makina CNC, drone dhe automjete elektrike.

PLL në Elektronikën e Energjisë dhe Sinkronizimin e Rrjetit

Sistemet elektronike të energjisë përdorin PLL për të sinkronizuar invertorët dhe konvertuesit me rrjetin e energjisë AC.Invertorët diellorë të lidhur me rrjetin, sistemet UPS dhe konvertuesit industrialë duhet të përputhen me frekuencën dhe fazën e rrjetit përpara se të transferojnë energjinë në mënyrë të sigurt.

Një PLL monitoron vazhdimisht formën e valës AC dhe rregullon daljen e inverterit në mënyrë që të qëndrojë i sinkronizuar me rrjetin e shërbimeve.Pa sinkronizimin PLL, mospërputhja e fazave mund të shkaktojë transferim të paqëndrueshëm të energjisë, shtrembërim harmonik ose dëmtim të pajisjeve.PLL-të përdoren gjerësisht në sistemet e energjisë së rinovueshme, rrjetet inteligjente, stacionet e karikimit të automjeteve elektrike dhe konvertuesit e energjisë industriale.

konkluzioni

Një lak i mbyllur me fazë (PLL) ndihmon në ruajtjen e frekuencës së saktë dhe sinkronizimit fazor ndërmjet sinjaleve, duke e bërë atë të rëndësishëm në sistemet elektronike të ndjeshme ndaj kohës.Performanca e tij varet nga lloji i PLL, diapazoni i bllokimit dhe kapjes, cilësia e sinjalit, dizajni i lakut dhe faktorët e qëndrueshmërisë si zhurma e fazës dhe nervozizmi.Kuptimi i këtyre pikave e bën më të lehtë zgjedhjen, krahasimin dhe zgjidhjen e problemeve të qarqeve PLL në aplikacione si komunikimi RF, mikrokontrolluesit, sintetizuesit e frekuencës dhe kontrolli i motorit.
