MAX4581CPE është një cikël rrëshqitës analoge të performancës së lartë, i integruar nga Maxim Integrated, i cili ofron aftësi të ndryshme për drejtimin dhe kalimin e sinjaleve për aplikacione elektronike. Ky pajisje kompakte siguron një qarkulim multiplexer/demultiplexer 8:1 me integritet të jashtëzakonshëm të sinjalit dhe performancë me zhurmë të ulët, duke e bërë ideale për kalim të sinjaleve analoge për precizion në sisteme të ndryshme elektronike.
Ky kalues ka një rezistencë të jashtëzakonshme gjatë gjendjes së ndezjes prej 80 ohm me përshtatje të shkëlqyer midis kanaleve prej 1 ohm, duke garantuar transmetim të besueshëm dhe të qëndrueshëm të sinjalit ndërmjet kanaleve të ndryshme. Fleksibiliteti i tij operacional është përmirësuar nga një gamë e gjerë voltazhi furnizimi prej 2V deri në 12V, duke lejuar pajtueshmëri me dizajne të ndryshme elektronike. Pajisja tregon karakteristika të kalimit të shpejtë, me kohë maksimale kalimi prej 200ns (aktivizim) dhe 100ns (çaktivizim), e cila lejon drejtimin efikas të sinjaleve në aplikacione ku koha është kritike.
Drejtuesit kryesorë teknikë përfshijnë një rrymë rrjedhjeje shumë të ulët (maksimalisht 1nA), një injeksion të ngarkesës shumë të ulët (0.5pC) dhe izolim të jashtëzakonshëm të ndërhyrjes së sinjaleve të afërta (-78dB në 1MHz). Këto karakteristika e bëjnë MAX4581CPE veçanërisht të përshtatshëm për kalim të sinjaleve analoge të precizionit në telekomunikacion, pajisje testimi dhe matjeje, instrumentacion industrisë dhe sisteme drejtimi të sinjaleve audio/video.
Ky kalues analoge është i paketuar në konfiguracionin standard DIP (Dual In-line Package) dhe operon në mënyrë të besueshme brenda një gamme temperature prej 0°C deri në 70°C. Specifikimet e kapacitetit të kanaleve (4pF në gjendje të fikur të burimit, 18pF në gjendje të fikur të rrjedhës) shtojnë në aftësitë e tij për trajtim të sinjaleve të larta performancë.
Ndërsa MAX4581CPE nuk është në përputhje me standardin RoHS, modelet ekuivalente ose alternative që nga Maxim Integrated ose prodhues të tjerë mund të përfshijnë MAX4582, MAX4584 ose qarqe të ngjashme analoge me specifikime të ngjashme. Inxhinierët dhe dizajnerët duhet të krahasojnë me kujdes parametrat specifikë kur konsiderojnë alternativa.
Dizajni i tij kompakt, performanca me zhurmë të ulët dhe drejtimi i sinjaleve të përshtatshëm e bëjnë atë zgjedhje të shkëlqyeshme për aplikacione që kërkojnë kalim të saktë, me zhurmë të ulët dhe deformim të ulët të sinjaleve analoge ndërmjet shumë kanaleve.
MAX4581CPE Atributet Kryesore Teknike
Numri i Referencës së Prodhuesit: MAX4581CPE
Prodhuesi: Maxim Integrated
Klasa e Vogël: Ndërfaqe - Switch-e Analoge, Multiplexers, Demultiplexers
MAX4581CPE Madhësia e Paketimit

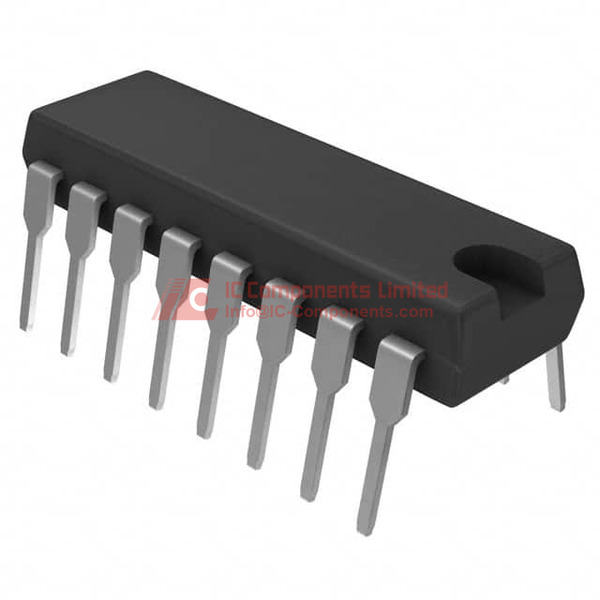

Enkapsulimi: DIP
Temperatura e Punës: 0°C deri në 70°C (TA)
Vlerat e Spannungës së Furnizimit: Single (V+): 2 V deri në 12 V
Dual (V±): ±2 V deri në 6 V
MAX4581CPE Aplikimi
MAX4581CPE përdoret kryesisht në aplikacione rrugëzimi të sinjaleve brenda infrastrukturës së telekomunikacionit, komunikimit të dhënash dhe sistemeve të instrumentacionit, ku kryesore janë ndërhyrja e ulët e rrjedhjes së rrymës, kohë të shpejtë funksionimi dhe crosstalk i ulët.
MAX4581CPE Karakteristikat
MAX4581CPE ofron performancë të shkëlqyeshme duke përfshirë konfigurimin multiplexer/demultiplexer 7:55 dhe switch 8:1. Rezistenca maksimale në gjendje të ndezur është 80 Ohm, përputhshmëria ndërmjet kanaleve është 1 Ohm, dhe rrjedhja e rrymës në gjendje të fikur është maksimale 1nA. Koha e switch-ut është efikase, duke përfshirë 200ns për ndezje dhe 100ns për fikje. Injekimi i ngarkesës është minimal, rreth 0.5pC, dhe kapaciteti i kanaleve në të dy gjendjet e mbyllura është 4pF dhe 18pF. Crosstalk është shumë i ulët, rreth -78dB në 1MHz, duke e bërë të përshtatshëm për qarqe të avancuara që kërkojnë ulje të zhurmës.
MAX4581CPE Karakteristikat e Cilësisë dhe Sigurisë
MAX4581CPE është klasifikuar me Nivelin e Lëngimit për Ndihmën ndaj Lagështisë (MSL) 1 (Pa kufizime), duke treguar rezistencë të shkëlqyeshme ndaj ekspozimit ndaj lagështisë. Deklarata RoHS përcakton se përmban plumb, por nuk është në përputhje me standardet RoHS, çka është e rëndësishme për menaxhimin e standardeve mjedisore gjatë prodhimit.
MAX4581CPE Kompatibiliteti
Ky pajisje përdor enkasulimin DIP, i cili është shumë i përshtatshëm për përdorim në qarqe të ndryshme dhe kërkesa të grumbullimit, duke e bërë më të lehtë manipulimin dhe konfigurimin e testimit për inxhinierët e dizajnit.
MAX4581CPE Fizika e të Dhënave PDF
Ne ofrojmë sheet-in më autoritar dhe më të plotë për MAX4581CPE në faqen tonë të internetit. Ju rekomandojmë të shkarkoni sheet-in aktual për të marrë specifikimet e detajuara të produktit dhe për t’u siguruar që ai përshtatet në mënyrë të duhur për aplikimin tuaj.
