BTA24-800CWRG e STMicroelectronics është një semikonduktor TRIAC (Triodë për Alternativën e Alternimit) me performancë të lartë, i projektuar për aplikacione të fuqisë së qëndrueshme. Ky TRIAC i tipit alternistor është veçanërisht i dizajnuar për ndërrim dhe kontroll të qarkove të fuqisë AC me besueshmëri dhe efikasitet të jashtëzakonshëm.
Një nga veçoritë kryesore është qëpkipja me vrima të shumta TO-220AB, e përshtatshme për ndërtimin e sistemeve elektrike dhe elektronike që kërkojnë menaxhim të saktë të energjisë. Konfigurimi pa snubber mundëson një performancë më të butë të ndërrimit dhe zvogëlon kompleksitetin e qarkut të jashtëm, të dobishëm veçanërisht në aplikacione që kërkojnë ndërhyrje minimale në ndërhyrje elektromagnetike.
Specifikimet kryesore përfshijnë një vlerë mbingarkese prej 800V në çështje të mbylljes, duke mundësuar ndaj deri në 25A RMS në qarkun e hapur, dhe funksionon në një gamë të gjerë temperaturash, nga -40°C deri në 125°C. Ky TRIAC ofron një vlerë të ulët të tensionit të shkaktimit të portës, prej 1.3V maksimal, dhe një rrjedhje të shkaktimit të portës prej 35 mA, duke e bërë lehtë integrimin dhe kontrollin në qark.
Ky TRIAC është veçanërisht i përshtatshëm për aplikacione si kontrolli i ndriçimit, rregullimi i shpejtësisë së motorit, sistemet e menaxhimit të temperaturës dhe ndërrimi i fuqisë AC për qëllime të përgjithshme në industrinë dhe elektronikën e konsumit. Dizajni i tij i qëndrueshëm siguron performancë të besueshme në kushte të vështira mjedisore.
Dëshira kryesore e këtij produkti përfshin tolerancë të lartë të tensions, kërkesa të ulëta për shkaktim, dhe një paketë kompakta me vrima që e lehtëson montimin në PCB. Përshtatshmëria e tij për ligjin RoHS përmirëson edhe më shumë përshtatshmërinë për dizajn elektronik modern.
Modelet ekuivalente ose alternative në të njëjtën kategori përfshijnë seri TRIAC të STMicroelectronics si BTA16, BTA24, dhe BTA26, që ofrojnë karakteristika të ngjashme elektrike dhe konfigurime paketash. Prodhues të tjerë si Vishay dhe ON Semiconductor gjithashtu prodhojnë TRIAC të ngjashëm me parametrat e performancës së përbashkët.
BTA24-800CWRG Atributet Kryesore Teknike
Numri i Pjessës së Prodhuesit: BTA24-800CWRG. Kompania prodhuese: STMicroelectronics. Serie: Snubberless. Ky TRIAC ALTERNISTOR 800V TO220AB është një tranzistor fuqie me performancë të lartë i destinuar për aplikacione të shkëmbimit dhe kontrollit të AC-së. Ka një tension trigërues (Vgt) prej 1.3V dhe mund të përballojë një rrjedhje RMS në gjendje të ndezur deri në 25A. Vlera maksimale e tensionit jashtë gjendjes është 800V, duke siguruar funksionim efikas në kushte me tension të lartë. Gjithashtu, ka një kapacitet jo-riprodhues të rrjedhës së shpërthimit prej 250A deri në 260A në 50Hz dhe 60Hz, duke ofruar performancë të fuqishme gjatë situatave të shpërthimit. Përfshin një rrjedhje mbajtëse (Ih) prej 50mA dhe një rrjedhje trigëruesje të gravitetit (Igt) prej 35mA, duke e bërë të përshtatshëm për mjedise të ndryshme elektrike. Me konfigurim të vetëm në paketën TO-220-3, ky triac siguron disipimin e nxehtësisë dhe besueshmëri afatgjatë në kushte të ndryshme operative, duke e kapur gamën e temperaturave prej -40°C deri në 125°C.
BTA24-800CWRG Madhësia e Paketimit

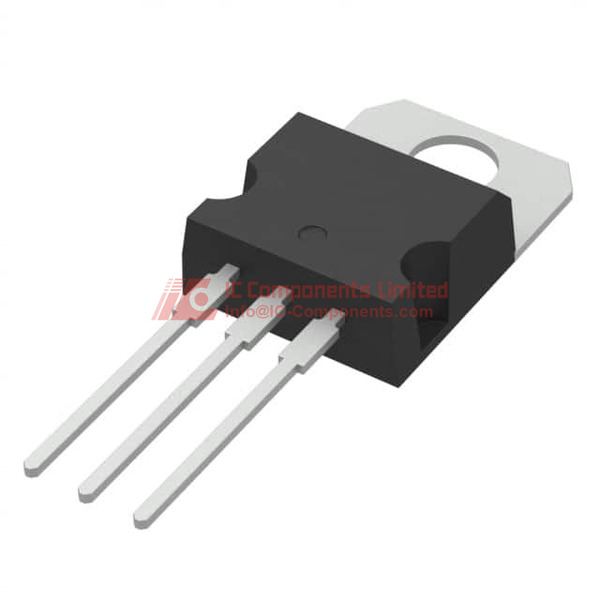

Paketimi i prodhuesit është në formatin TO-220, me paketim tub. Kjo metodë ofron stabilitet dhe siguri gjatë transportit dhe vendosjes nëpër pajisje, duke lejuar montim të thjeshtë përmes vrimave të rrumbullakëta për ngjitje nëpër heatsinks të ndryshëm.
BTA24-800CWRG Aplikimi
Ky produkt zakonisht përdoret në aplikacione kontrolli të energjisë AC, duke përfshirë kontrollin e motorëve, ndriçimin dhe sistemet e kontrollit të ngrohjes. Është i përshtatshëm për përdorim në ambiente industriale, shtëpiake dhe komerciale ku kërkohet një shkëmbim i sigurt dhe i besueshëm i energjisë.
BTA24-800CWRG Karakteristikat
Triaci ALTERNISTOR 800V TO220AB është një komponent me performancë të lartë, i projektuar për shkëmbim AC dhe aplikacione kontrolli. Ai ka një tension trigërues të ulët, mund të përballojë rrjedhje të larta RMS gjatë gjendjes së ndezur, dhe është i qëndrueshëm ndaj shpejtësisë së shpërthimit. Me paketën e tij të veçantë, siguron disipimin e nxehtësisë, qëndrim të gjatë dhe stabilitet në temperaturat prej -40°C deri në 125°C.
BTA24-800CWRG Karakteristikat e Cilësisë dhe Sigurisë
Produkti është prodhuar duke respektuar standardet më të larta të cilësisë dhe sigurisë. Respektimi i udhëzimeve RoHS garanton ndikim minimal në mjedis dhe certifikim të sigurisë së produktit.
BTA24-800CWRG Kompatibiliteti
I përshtatet me disipues të nxehtësisë të ndryshëm dhe pajisje të vetesuar të montimit. Është i përshtatshëm për përdorim në qarkore që kërkojnë tension dhe rrjedhje maksimale sipas specifikimeve të definuara në datasheet.
BTA24-800CWRG Fizika e të Dhënave PDF
Datasheet-i më autoritar për modelin BTA24-800CWRG është i disponueshëm në faqen tonë të internetit. Ju rekomandojmë ta shkarkoni për të marrë informacion të plotë dhe të saktë mbi specifikimet teknike dhe udhëzimet e aplikimit.
