Rele me 8 pin: Parimi i punës, konfigurimi i pinit, instalimet elektrike dhe përdorimet

Një stafetë me 8 pin është një pajisje elektrike e rëndësishme që përdoret për të kontrolluar qarqet në mënyrë të sigurt dhe efikase.Ky artikull shpjegon funksionimin e tij, konfigurimin e pinit, komponentët, instalimet elektrike, llojet dhe përdorimet.Ai gjithashtu mbulon testimin, problemet e zakonshme dhe këshillat e sigurisë për t'ju ndihmuar të kuptoni dhe përdorni lehtësisht reletë.

Katalogu

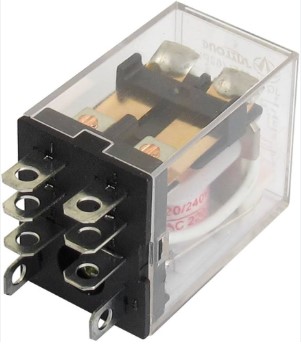

Figura 1. Rele 8-PIN

Çfarë është një stafetë me 8 PIN?

Një Rele me 8 pin është një stafetë me tetë kunja lidhëse të përdorura për ta lidhur atë me një qark ose prizë.Zakonisht ka kunja për spiralen (që ndez stafetën) dhe kunja për ndërrimin e kontakteve si normalisht të hapura (NO) dhe normalisht të mbyllura (NC).Kur fuqia aplikohet në spirale, stafeta ndez ose fik qarqet e lidhura.Përdoret zakonisht në sistemet e kontrollit dhe është i lehtë për t'u instaluar dhe zëvendësuar.

Komponentët e brendshëm të një stafete me 8 PIN

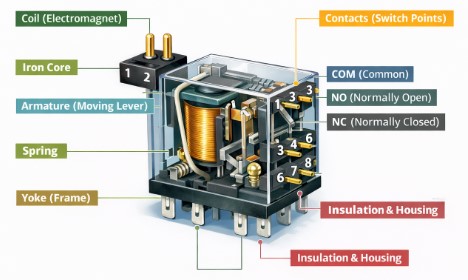

Figura 2.Komponentët e brendshëm të një stafete me 8 PIN

• Bobina (Elektromagnet) – Një tel i plagosur që krijon një fushë magnetike kur aplikohet tension, përdoret për të aktivizuar stafetën.

• Bërthama hekuri – Një bërthamë metalike brenda spirales që forcon dhe fokuson fushën magnetike.

• Armatura (levë lëvizëse) – Një pjesë metalike e lëvizshme që tërhiqet nga fusha magnetike për të përdorur çelësin.

• Kontaktet (pikat e kalimit) – Terminalet metalike që kontrollojnë qarkun janë të lidhura kur stafeta është e fikur dhe shkëputet kur ON.

• Pranvera – E kthen armaturën në pozicionin e saj origjinal kur spiralja nuk është e ndezur.

• Zgjedhë (kornizë) – Një strukturë metalike që mban pjesët së bashku dhe ndihmon në drejtimin e fushës magnetike.

• Izolimi & Strehimi – Mbulesa e jashtme mbrojtëse që i mban pjesët të sigurta dhe të izoluara elektrikisht.

Diagrami i lidhjes së stafetës me 8 PIN

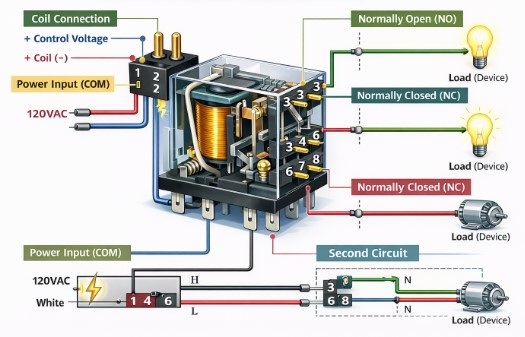

Figura 3.Diagrami i lidhjes së stafetës me 8 PIN

Lidhja me spirale – Lidhni një tension kontrolli me dy kunjat e spirales për të aktivizuar stafetën dhe për të krijuar një fushë magnetike.

Hyrja e energjisë (COM) – Lidhni furnizimin kryesor me energji elektrike me terminalin COM, i cili vepron si pikë kyçe.

Normalisht e hapur (JO) – Lidheni ngarkesën këtu nëse dëshironi që ajo të ndizet vetëm kur stafeta është e aktivizuar.

Normalisht i mbyllur (NC) – Lidheni ngarkesën këtu nëse dëshironi që ajo të qëndrojë e ndezur kur stafeta është e fikur dhe të fiket kur aktivizohet.

Ngarko (pajisje) – Lidheni pajisjen (dritën, motorin, etj.) në mënyrë që të marrë energji përmes NO ose NC.

Qarku i dytë – Përdorni grupin e dytë të COM, NO dhe NC për të kontrolluar një pajisje tjetër në mënyrë të pavarur në të njëjtën kohë.

Llojet e releve me 8 PIN

Figura 4. Rele elektromekanike (EMR)

Përdor një spirale elektromagnetike për të krijuar një fushë magnetike që lëviz një armaturë, duke hapur ose mbyllur kontaktet fizike.Ai prodhon një tingull të dëgjueshëm klikimi gjatë funksionimit dhe siguron izolim të fortë elektrik midis qarqeve të kontrollit dhe ngarkesës.

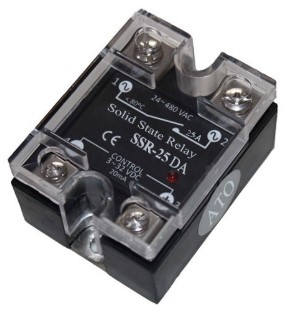

Figura 5. Stafetë e gjendjes së ngurtë (SSR)

Përdor pajisje gjysmëpërçuese si tiristorë ose triakë në vend të pjesëve mekanike.Kjo lejon shpejtësi shumë të shpejta të ndërrimit, funksionim plotësisht të heshtur dhe jetëgjatësi më të gjatë pasi nuk ka konsumim fizik.Megjithatë, SSR-të mund të gjenerojnë nxehtësi dhe shpesh kërkojnë thithës të nxehtësisë, veçanërisht në aplikimet me rrymë të lartë.

Figura 6. Rele me vonesë kohore

Përfshin një mekanizëm të brendshëm të kohës që vonon veprimin e ndërrimit (ose vonesë në ndezje ose vonesë në FIK).Kjo është e dobishme në sistemet e automatizimit ku proceset duhet të ndodhin në sekuencë, të tilla si fillimi i motorit, sistemet e ndriçimit ose qarqet e sigurisë.

Figura 7. Rele mbyllëse

I quajtur gjithashtu një rele bistable, ai ruan gjendjen e tij të fundit (ON ose OFF) edhe kur hiqet energjia.Kërkon vetëm një puls të shkurtër për të ndryshuar gjendjet, duke e bërë atë efikas në energji.Përdoret zakonisht në qarqet e kujtesës, pajisjet me bateri dhe aplikacionet ku kursimi i energjisë është i rëndësishëm.

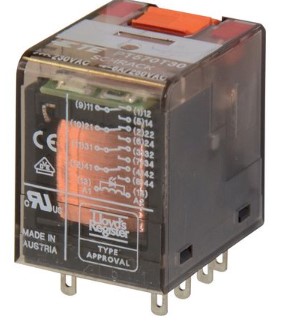

Figura 8. Rele me qëllim të përgjithshëm

Një rele i gjithanshëm i përdorur në aplikimet e përditshme elektrike për ndërrimin e ngarkesave të moderuara.Përdoret gjerësisht në qarqet e kontrollit, pajisjet shtëpiake dhe sistemet bazë të automatizimit për shkak të thjeshtësisë, besueshmërisë dhe efektivitetit të kostos.

Figura 9. Rele në miniaturë

Një version më i vogël i një stafete standarde të krijuar për qarqe kompakte elektronike dhe montim PCB.Pavarësisht nga madhësia e tij, ai mund të përballojë një sasi të arsyeshme rryme dhe shpesh përdoret në pajisjet e komunikimit, elektronikën e konsumit dhe sistemet e integruara.

Specifikimet dhe vlerësimet e stafetës me 8 PIN

Parametri	Tipike Specifikimi
Numri i kunjave	8 kunja
Lloji i kontaktit	DPDT (Hidhje me dy shtylla)
Tensioni i spirales	5V, 12V, 24V DC / 110V, 230V AC
Vlerësimi i Kontaktit	5A deri në 10A në 250V AC
Rezistenca e spirales	Varet nga tensioni i spirales (p.sh. ~400Ω për 12V DC)
Tensioni i marrjes	~ 70–80% e tensionit nominal të spirales
Tensioni i Dropout	~ 10–30% e tensionit nominal të spirales
Tensioni komutues	Deri në 250 V AC / 30 V DC
Rryma e ndërrimit	Deri në 10 A
Rezistenca e izolimit	≥ 100 MΩ
Forca dielektrike	1000–1500 VAC (midis spirales dhe kontakte)
Koha e funksionimit	5-15 ms
Koha e lëshimit	5-10 ms
Lloji i montimit	Montimi i PCB-së / Montimi i prizës
Temperatura e funksionimit	-25°C deri +70°C (tipike)

Përparësitë e përdorimit të një stafete me 8 PIN

• Kontrollon qarqe të shumta – Mund të ndërrojë dy qarqe të veçanta në të njëjtën kohë duke përdorur kontaktet e tij DPDT.

• Izolimi Elektrik – Mban qarkun e kontrollit dhe qarkun e ngarkesës të ndarë, duke përmirësuar sigurinë dhe mbrojtjen.

• Operacion i gjithanshëm – Mund të përdoret si për aplikime normalisht të hapura (NO) dhe normalisht të mbyllura (NC).

• Kontroll me fuqi të ulët – Lejon një sinjal të vogël kontrolli për të përdorur pajisje me fuqi të lartë si motorët ose dritat.

• Ndërrimi i besueshëm – Siguron funksionim të qëndrueshëm dhe të qëndrueshëm për detyrat e ndërrimit të përsëritur.

• Zëvendësim i lehtë – Përdoret shpesh me priza, duke e bërë instalimin dhe zëvendësimin e thjeshtë.

• Aplikime të gjera – I përshtatshëm për sisteme industriale, automatizim, pajisje dhe projekte elektronike.

Rele 8-PIN kundrejt stafetës 5-PIN

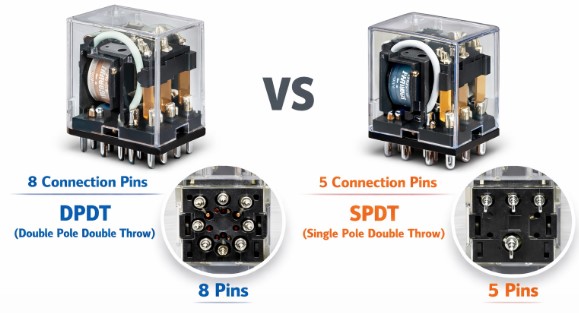

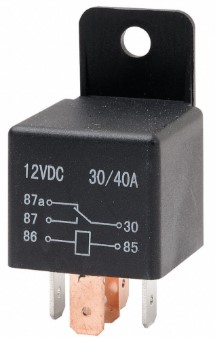

Figura 10.Rele 8-PIN kundrejt stafetës 5-PIN

Veçori	8-Pin Stafetë	5-Pin Stafetë
Numri i kunjave	8 terminale duke përfshirë 2 kunja spirale dhe 6 kunja kontakti	5 terminale duke përfshirë 2 kunja spirale dhe 3 kunja kontakti
Lloji i kontaktit	DPDT (Hidhje me dy shtylla) me dy grupe COM, NO, NC	SPDT (Hidhje dyshe me një shtyllë) me një grup COM, NO, NC
Numri i Qarqeve	Mund të kontrollojë dy qarqe të veçanta në të njëjtën kohë	Mund të kontrollojë vetëm një qark
Funksioni i ndërrimit	Mund të ndërrojë dy ngarkesa në mënyrë të pavarur ose së bashku	Ndërron një ngarkesë të vetme ndërmjet ON dhe OFF
Kompleksiteti	Më i gjithanshëm dhe fleksibël për operacione të shumta	Më e thjeshtë dhe më e lehtë për t'u përdorur
Përdorimi i Përbashkët	Sistemet industriale, kontrolli panele, qarqe automatizimi	Sisteme automobilistike, të thjeshta ndërrimi i aplikacioneve
Madhësia dhe konfigurimi	Përdoret shpesh me priza rele për instalim dhe zëvendësim i lehtë	Zakonisht kompakte dhe direkt plug-in për përdorim të shpejtë
Fleksibiliteti i aplikimit	I përshtatshëm për kontroll kompleks detyrat dhe kontrolli me shumë pajisje	I përshtatshëm për detyrat bazë të kontrollit dhe ndërrimi me një pajisje

Aplikimet e releve me 8 PIN

• Sistemet e Kontrollit Industrial

Përdoret në panelet e kontrollit për të operuar makinat dhe motorët duke përdorur sinjale kontrolli me fuqi të ulët.

• Pajisje shtëpiake

Gjendet në lavatriçe, frigoriferë dhe njësi AC për të ndezur dhe FIKUR funksione të ndryshme.

• Sistemet e Automatizimit

Punon me PLC dhe qarqe kontrolli për të kryer procese automatike pa kontroll manual.

• Kontrolli i motorit

Ndihmon në ndezjen dhe ndalimin e sigurt të motorëve pa përdorur drejtpërdrejt fuqi të lartë.

• Kontrolli i Ndriçimit

Përdoret për të ndërruar dritat automatikisht, si për shembull në kohëmatës ose sisteme të bazuara në sensorë.

• Projektet Elektronike

E zakonshme në projektet Arduino dhe DIY për të kontrolluar pajisje si tifozët, dritat ose pompat.

• Ndërrimi i energjisë

Lejon qarqet me tension të ulët të kontrollojnë në mënyrë të sigurt ngarkesat me tension të lartë ose me rrymë të lartë.

Probleme të zakonshme dhe zgjidhje në reletë me 8 PIN

Problem	Zgjidhje
Rele nuk ndërron (pa klikim)	Kontrollo furnizimin me energji elektrike, verifiko Tensioni i saktë i spirales, spiralja e testimit me një multimetër
Klikimet e stafetës por pa ngarkesë Ndërrimi	Inspektoni dhe pastroni kontaktet, zëvendësoni stafetën nëse kontaktet janë dëmtuar
Mbinxehja e stafetës	Përdorni tensionin e duhur, zvogëloni ngarkesën, përmirësoni ajrosjen
Operacioni me ndërprerje	Shtrëngoni lidhjet, kontrolloni priza, ndërroni rele nëse është e konsumuar
Ngjitja e kontakteve (Qëndon AKTIV/FIKUR)	Përdorni stafetën e vlerësuar të duhur, shtoni mbrojtje (snubber), zëvendësoni stafetën
Zhurmë Ose Muhabet	Stabilizoni furnizimin me energji elektrike, kontrolloni instalime elektrike dhe sinjal kontrolli
Lidhja e gabuar e kunjave	Ndiqni diagramin e pin dhe lidheni kunjat në mënyrë korrekte

Këshilla sigurie kur përdorni një stafetë me 8 PIN

• Përdorni vlerësimet e sakta – Zgjidhni gjithmonë një stafetë me vlerat e duhura të tensionit dhe rrymës në mënyrë që të mos mbinxehet ose të dëmtohet.

• Kontrolloni lidhjet e pinit – Identifikoni saktë kunjat spiralen, COM, NO dhe NC për të shmangur instalimet elektrike të gabuara dhe qarqet e shkurtra.

• Fikni së pari energjinë – Gjithmonë fikni furnizimin me energji elektrike përpara se të punoni për të parandaluar goditjen elektrike ose lëndimin.

• Shto pajisje mbrojtëse – Përdorni siguresat ose ndërprerësit për të mbrojtur qarkun nga mbingarkesa dhe defektet.

• Përdorni izolimin e duhur – Mbuloni telat dhe terminalet e ekspozuar për të parandaluar kontaktin aksidental dhe qarkun e shkurtër.

• Shmangni mbingarkimin – Mos lidhni ngarkesa që tejkalojnë kapacitetin e vlerësuar të stafetës për të parandaluar dëmtimin.

• Lidhja elektrike e sigurt – Sigurohuni që të gjitha lidhjet të jenë të ngushta dhe të forta për të shmangur shkëndija ose lidhjet e lira.

• Përdorni prizat e stafetës – Përdorni prizat e duhura për instalim të lehtë, kontakt më të mirë dhe zëvendësim më të sigurt.

• Provoni para përdorimit – Kontrolloni stafetën me një multimetër ose me tension të ulët përpara funksionimit të plotë për t'u siguruar që funksionon siç duhet.

konkluzioni

Një stafetë me 8 pin është një pajisje e thjeshtë por e dobishme për kontrollin e qarqeve elektrike.Duke kuptuar pjesët e tij, instalimet elektrike dhe praktikat e sigurisë, mund ta përdorni në mënyrë efektive në shumë aplikacione.Përdorimi dhe mirëmbajtja e duhur ndihmojnë në sigurimin e funksionimit të sigurt, të besueshëm dhe afatgjatë si në sistemet bazë ashtu edhe në ato industriale.
